Guía de los aspectos básicos y la configuración de AutoCAD

El software de diseño AutoCAD forma parte de nuestro día a día en multitud de sectores, permitiéndonos crear y editar geometría 2D y modelos 3D con sólidos, superficies y objetos. La extensa gama de posibilidades de edición que se pueden encontrar, la convierten en una de las herramientas más reconocida internacionalmente. Por esta razón, es un programa muy utilizado en campos como la Arquitectura, la Ingeniería, la Construcción y el Diseño Industrial, entre otros. En este artículo, ofrecemos una pequeña guía con los aspectos básicos y la configuración de AutoCAD para extraer el máximo potencial al software.

Las siguientes indicaciones tratan de concentrar cómo debemos llevar a cabo la configuración correcta de los ajustes de AutoCAD.

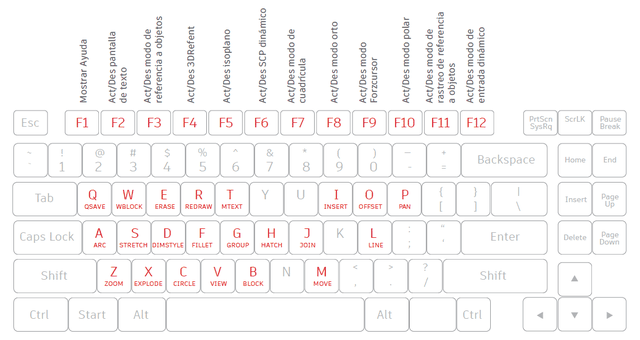

Teclas de acceso rápido para la configuración de AutoCAD

Métodos abreviados:

1. En la ficha Administrar, panel Personalización, Interfaz de usuario en <nombre de archivo>, haga clic en el signo más (+) que aparece junto al nodo Métodos abreviados de teclado para expandirlo.

2. Haga clic en el signo más (+) situado junto al nodo Métodos abreviados de teclado para expandirlo.

3. Opte por una de las siguientes acciones:

• Para crear un método abreviado, vaya al panel Lista de comandos y arrastre un comando al nodo Métodos abreviados del panel Personalizaciones en <nombre de archivo>.

• Para modificar un método abreviado, selecciónelo en el nodo Métodos abreviados.

4. En el panel Propiedades, haga clic en el cuadro Tecla(s) y, a continuación, haga clic en el botón […] para abrir el cuadro de diálogo Métodos abreviados.

5. En el cuadro de diálogo Métodos abreviados, mantenga pulsada la tecla modificadora Ctrl con una combinación de Mayús, Alt o Mayús y Alt junto con la letra, el número, la función o la tecla virtual (por ejemplo F1 o Insertar) que desee.

Si no tiene instalado el menú “express”, no podrá utilizar esta ventana de ayuda. Pero puede personalizar los alias de esta manera:

1. En la parte final del documento hay un apartado que se llama Alias de comandos definidos por el usuario. Puede añadir las abreviaciones para los comandos de la siguiente forma: ABREVIATURA, COMANDO (p.e: A, ALARGA)

2. Cierre y guarde el archivo.

Si edita el archivo PGP mientras está ejecutándose el programa, utilice la variable de sistema REINICIA, elija Archivo PGP y pulse aceptar.

Guardado automático

Establezca la configuración de guardado automático en pocos minutos. Guarde los datos manualmente con frecuencia con el comando QSAVE (GUARDAR) o el método abreviado Ctrl+S.

Los archivos de guardado automático son archivos de copia de seguridad que se crean automáticamente con la función de guardado automático. Especifique el número de minutos entre una operación de guardado automático y otra en la ficha Abrir y guardar del cuadro de diálogo Opciones, o bien mediante el comando SAVETIME. Las operaciones de guardado automático solo se llevan a cabo si un dibujo se ha modificado después de la última vez que se guardó. QSAVE, SAVE y SAVEAS eliminarán el archivo .sv$ actual. El archivo de guardado automático únicamente se conservará si la aplicación se cierra de forma inesperada.

Para localizar el archivo de guardado automático, vaya a la ficha Files (Archivos) de cuadro de diálogo Options (Opciones); a continuación, inspeccione la carpeta Automatic Save File Location (Ubicación de archivo guardado automático) en la jerarquía o utilice el comando SAVEFILEPATH. Una vez haya encontrado el archivo, cambie la extensión de .sv$ a .dwg para abrirlo.

Barra de herramientas de acceso rápido

Para la correcta configuración de AutoCAD coloque las herramientas que utiliza con más frecuencia en la Barra de herramientas de acceso rápido de la parte superior de la pantalla. Personalice la barra haciendo clic en el pequeño botón de control desplegable ubicado a la derecha. Puede activar y desactivar los comandos a los que desea acceder de forma rápida.

Aquí también puede cambiar la ubicación de anclaje de la Barra de herramientas de acceso rápido o incluso activar la barra clásica de menús. Además, puede arrastrar los elementos de la Barra de herramientas de acceso rápido para cambiar el orden en el que aparecen.
