Az objektumok kiválasztása az AutoCAD használatának nagy részét teszi ki. Első ránézésre egyszerűnek tűnik, csak egy objektumra kell kattintani, vagy több objektum köré ablakot rajzolni.
Amint azonban a rajz kezd összetetté válni, más módszerek is elérhetők, amelyek megkönnyíthetik az objektumok kiválasztását. A kijelölést a Esc megnyomásával szüntetheti meg.
PICKFIRST és PICKADD rendszerváltozók
Mielőtt nekilátnánk, állítsunk be néhány rendszerváltozót, amelyekre később még lesz lesz.
A parancssorba írja be a PICKFIRST rendszerváltozót, majd adja meg az 1 értéket, hogy a parancsok elindítása előtt objektumokat választhasson.
A parancssorba írja be a PICKADD rendszerváltozót, majd adja meg a 2 értéket, hogy objektumokat adhasson a kiválasztási halmazokhoz.
Lehetőségek – ablak és poligon:

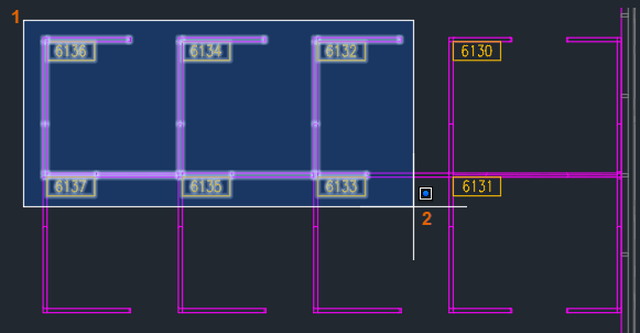

Ablak: kattintson egyszer, majd kattintson az első ponttól jobbra a négyszögletes ablak meghatározásához. Csak a négyszög által teljesen körbezárt objektumok lesznek kijelölve.
)

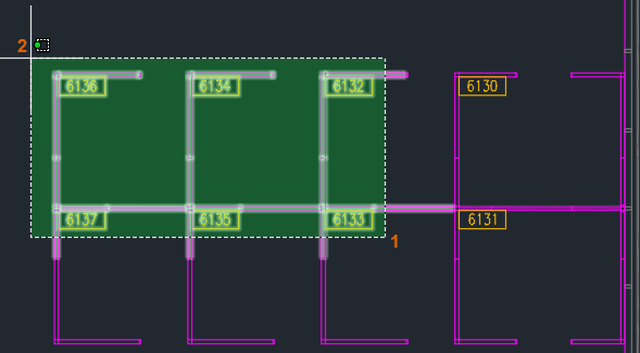

Metsző ablak: kattintson egyszer, majd kattintson az első ponttól balra a négyszögletes ablak meghatározásához. Az ablak által körbezárt és az ablakot metsző objektumok lesznek kijelölve. Figyelje meg, hogy a metsző ablak megjelenése különbözik a normál ablakos kijelöléstől.
)
Ablak poligon: kattintson egyszer az ablakos kijelölés megkezdéséhez. A parancssorba írja be az a karaktert az ablak poligonhoz. Folytassa a pontok megadását. Nem kell bezárnia a poligont. Az Enter megnyomásakor automatikusan bezárul. Az ablak poligon által körbezárt objektumok lesznek kijelölve.
Megjegyzés: A poligon lehet bármilyen alakú, de a poligon vonalai nem keresztezhetik egymást.
Metsző poligon: Kattintson egyszer egy ablakos kijelölés megkezdéséhez. Írja be a parancssortba az m karaktert a metsző poligonhoz. Folytassa a pontok megadását a képernyőn. A metsző poligon ablak által körbezárt és az ablakot metsző objektumok lesznek kijelölve.
Megjegyzés: Az előző kiválasztási halmazt újra felhasználhatja, miután törölte. Amikor a program objektumok kiválasztására kéri, írja be az e (Előző) karaktert, vagy nyomja le a Ctrl+Shift+L billentyűkombinációt az előző kiválasztási halmaz használatához.
Lehetőségek – felfűzés és szabadkézi kijelölés:

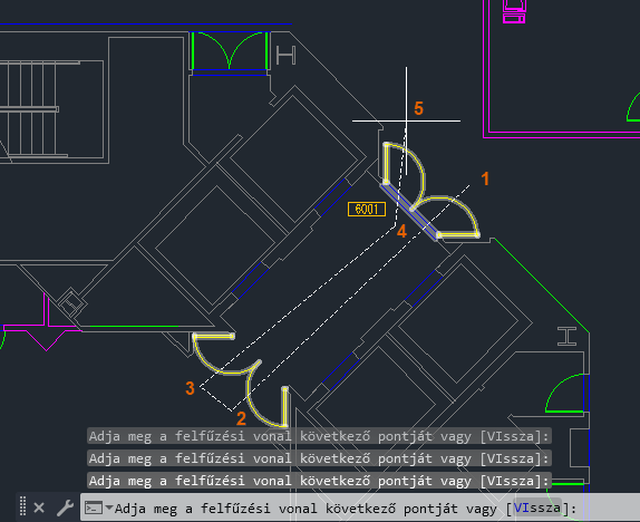

Felfűzés: parancs indítása nélkül kattintson egyszer egy üres területre a rajzon. Figyelje meg a parancssorban megjelenő lehetőségeket. Válassza az f (Felfűzés) lehetőséget. Adjon meg pontokat az ajtókon áthaladó felfűzés meghatározásához.
)
Szabadkézi kijelölés: szabadkézi kijelöléssel is kiválaszthatja az ajtókat. Szabadkézi kijelölés használatához az egérgombot lenyomva tartva húzza az egeret a szabadkézi kijelölés létrehozásához. Amikor felengedi a gombot, a szabadkézi kijelölés befejeződik.
Megjegyzés: Ha jobbra húz, ablakos szabadkézi kijelöléssel kezd.
A szabadkézi kijelölés három módot nyújt: ablak, metsző ablak vagy felfűzés. A szóköz billentyű lenyomásával léphet végig a szabadkézi módokon.

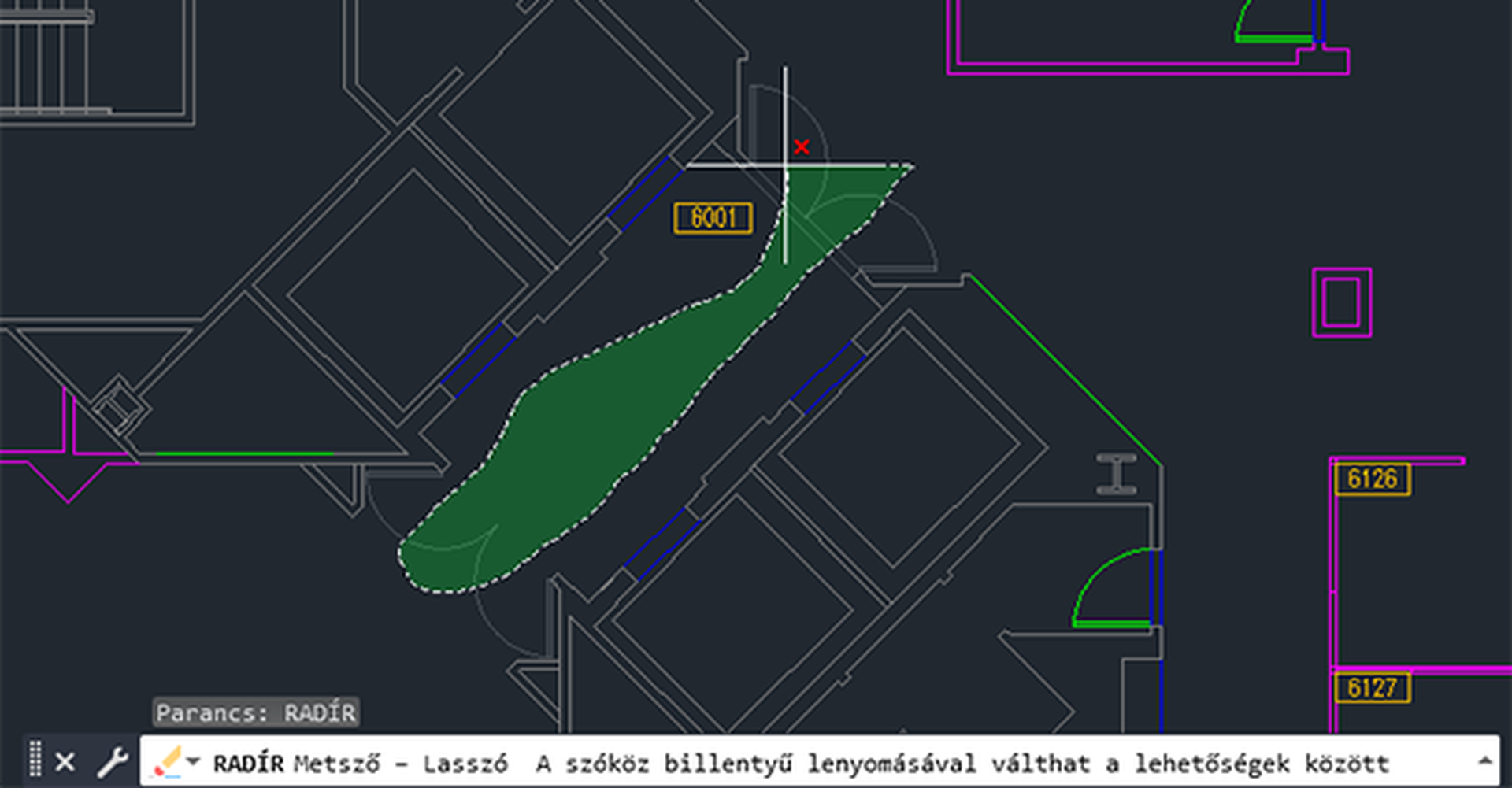

Kattintson egyszer a rajzra, és húzza a mutatót kissé balra. Figyelje meg, hogy a parancssor jelzi, hogy jelenleg metsző szabadkézi kijelölést használ, ami azt jelenti, hogy a szabadkézi kijelölés által metszett és a szabadkézi kijelölés által körbezárt elemek lesznek kijelölve.
Tartsa lenyomva az egérgombot, és nyomja le egyszer a szóköz billentyűt. Most ablakos szabadkézi kijelölést használ. Az ablakon belüli összes objektum ki lesz jelölve. Nyomja le ismét a szóköz billentyűt. A szabadkézi kijelölés felfűzéses szabadkézi kijelöléssé változik. A felfűzés által metszett összes objektum ki lesz jelölve. Nyomja le ismét a szóköz billentyűt, hogy visszatérjen a metsző szabadkézi kijelölés módra. A mutatót húzva válassza ki az ajtókat. Engedje fel az egérgombot. A kijelölés törléséhez nyomja le az Esc billentyűt.
)
Objektumok kijelölésére ezeken kívül számos további lehetőség is rendelkezésére áll. Ilyenek lehetnek a hasonló objektumok kijelölése, a gyors kijelölés vagy az ezekkel kapcsolatos rendszerváltozók. Ezek megismeréséhez keresse fel az AutoCAD web súgó idevonatkozó témakörét!
