Af en toe is het noodzakelijk om een update uit te brengen van Drill Control. Soms vanwege externe factoren, zoals een bug in Civil 3D, en soms omdat functionaliteit verbeterd of uitgebreid wordt. Als het relatief kleinere wijzigingen zijn dan wordt een versie opgehoogd van bijvoorbeeld v8.0 naar v8.1 en als er grotere wijzigingen zijn dan kan het een v9.0 worden. En dat is nu het geval, de nieuwe Drill Control krijgt versie v9.0! Maar wat is er allemaal nieuw?
De applicatie

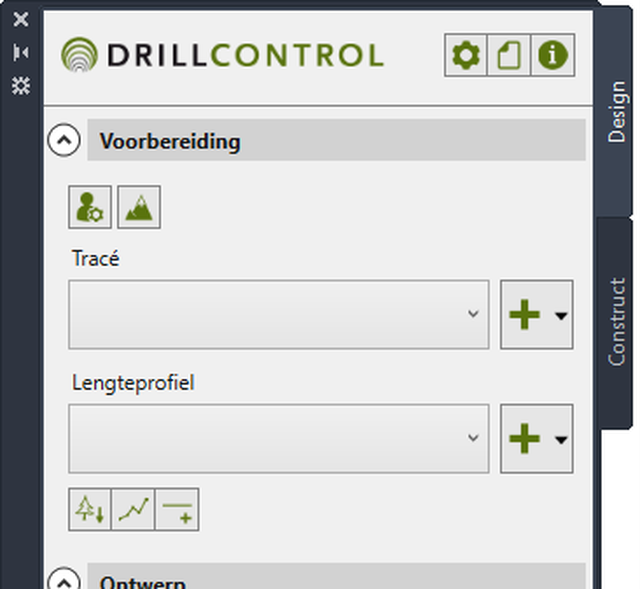

Naast wat kleine verbeteringen, is de grootste visuele verandering dat beide modules Design en Construct weer samen in één Palette getoond worden. Voorheen waren het twee Palettes, nu is het eentje met twee tabbladen. Dit neemt uiteindelijk minder ruimte in beslag en kun je eenvoudig switchen tussen de beide modules via de tabbladen aan de zijkant.
)
)

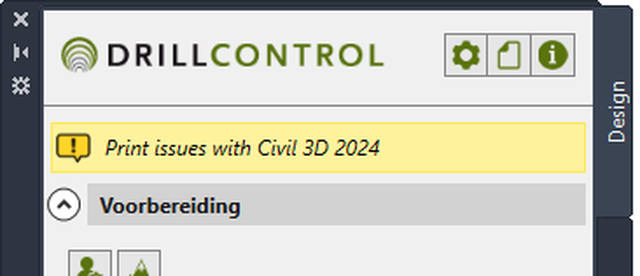

Dat een nieuwe versie beschikbaar was, werd al aangegeven met een rood bolletje op de informatie-knop. Nu worden ook notificaties getoond op de Palette, als er vanuit ARKANCE iets te melden is over de werking of een mogelijke storing. De werking hiervan is hetzelfde als in de meest recente versies van InfraCAD en InfraCAD Map, maar zal uiteraard alleen Drill Control gerelateerde meldingen tonen.
Grondwaterstand

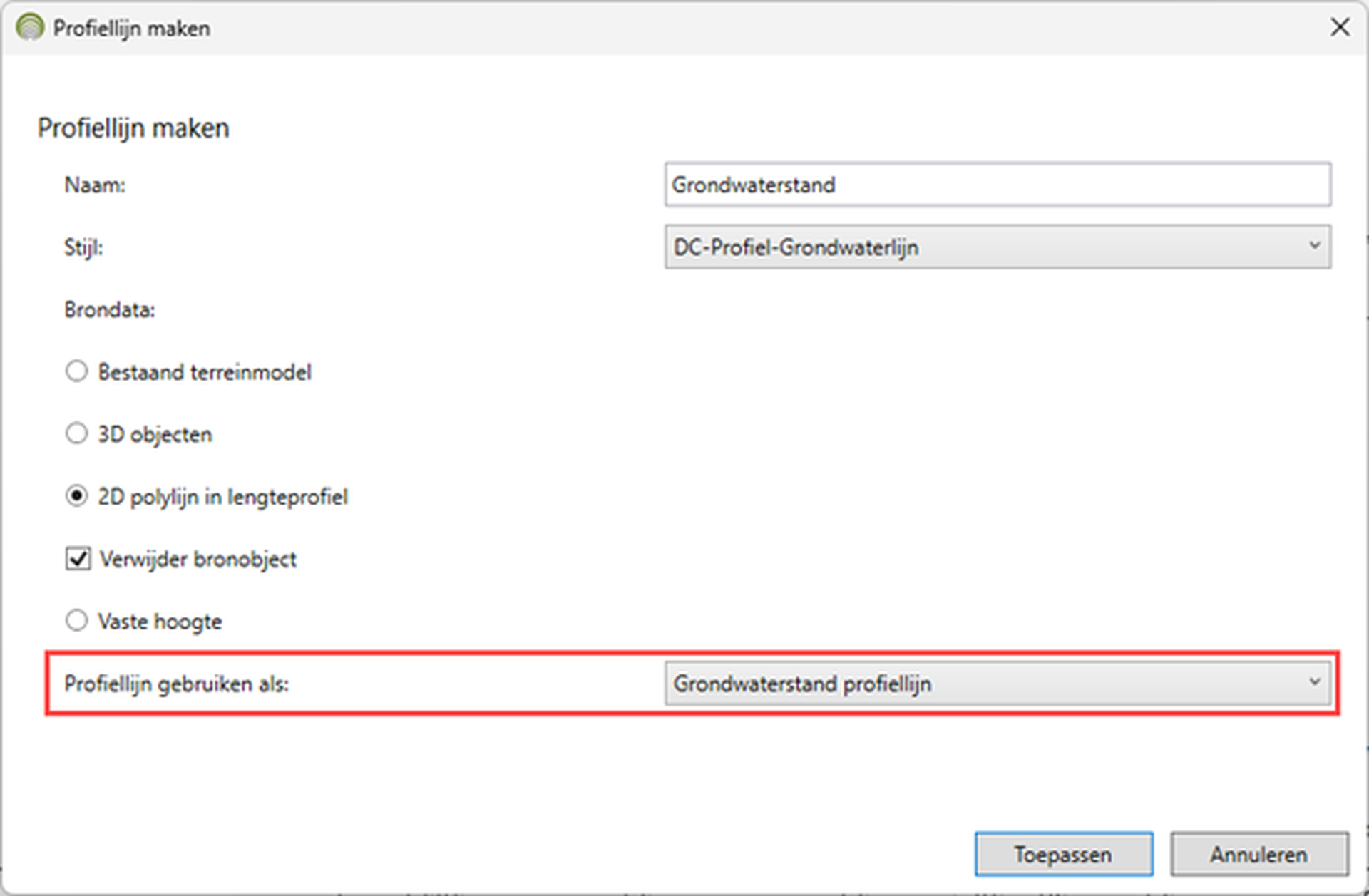

In versie 9.0 is het nu mogelijk om een profiellijn in het zijaanzicht aan te duiden als grondwaterstand. Vanuit de meegeleverde template kan een gewenste weergavestijl worden gekozen, of vanuit de NLCS template die met de Nederlandse Country Kit wordt meegeleverd.

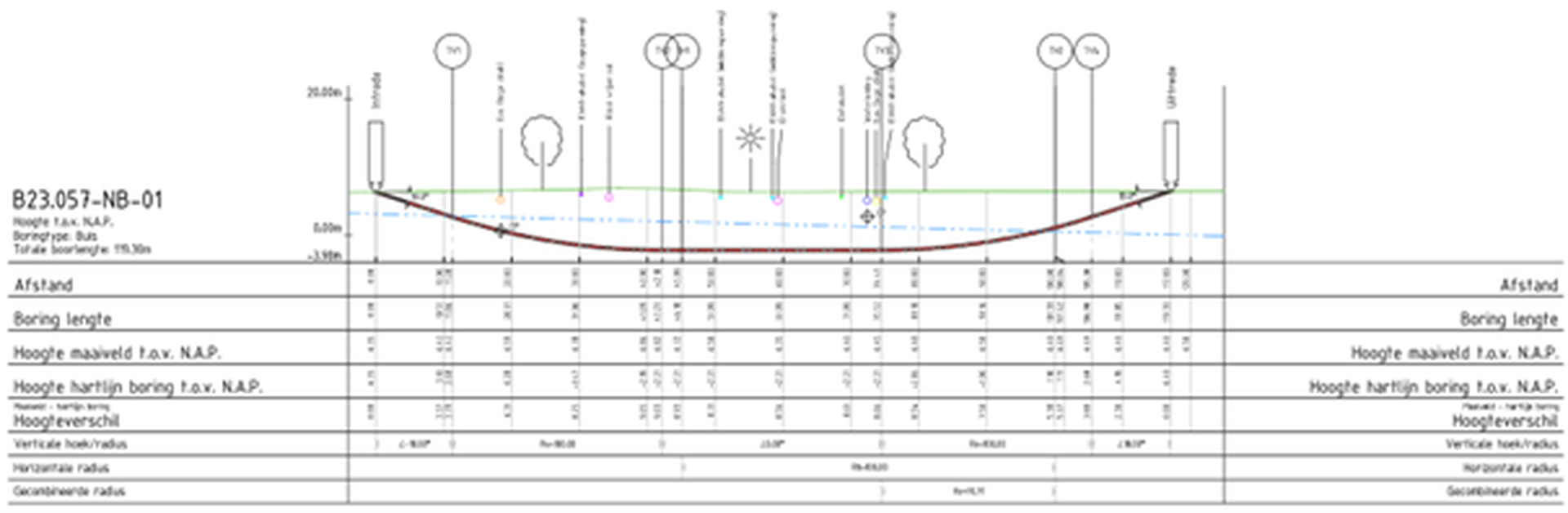

De profiellijn wordt vervolgens afgebeeld in het zijaanzicht, met de ingestelde stijl.
)
)
Het was al eerder mogelijk om nieuwe profiellijnen toe te voegen, maar door deze expliciet te benoemen als een grondwaterstandlijn, is het nu ook mogelijk om de hoogten hiervan in een Band te tonen. Hiervoor is een nieuwe Bandstijl beschikbaar gekomen.
Daarnaast wordt de grondwaterstand nu meegenomen in de export naar de applicatie Sigma van Schrijvers. Als er geen profiellijn beschikbaar is, dan kan alsnog een hoogtewaarde worden opgegeven die dan over de hele lengte geldt. Met een daadwerkelijke profiellijn kunnen verschillen in de grondwaterstand beter worden meegenomen.
As-Built meetdata wijzigen
Een veel gehoorde vraag was of het mogelijk was om meetdata te kunnen verbeteren nadat een as-built boorlijn al was verwerkt. Vaak bleek na verwerking dat de meetdata niet goed opgenomen was, en dat uit het resultaat herleid kon worden waar de meetdata verbeterd kon worden. In eerdere versies betekende dit dat de as-built volledig overnieuw gemaakt moest worden. In versie 9.0 zijn er twee mogelijkheden toegevoegd om de as-built boorlijn te optimaliseren.
Handmatige wijziging

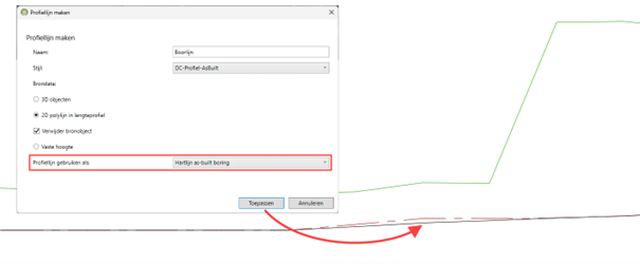

In de wizard om een as-built te maken, is een optie opgenomen om de gegenereerde boorlijn en maaiveldlijn ook als polylijn te tekenen. Een polylijn is eenvoudiger om aan te passen dan een Civil 3D Profile object. Een kleine verstoring is daarmee sneller verholpen.
)
Wijzigen via de meetdata

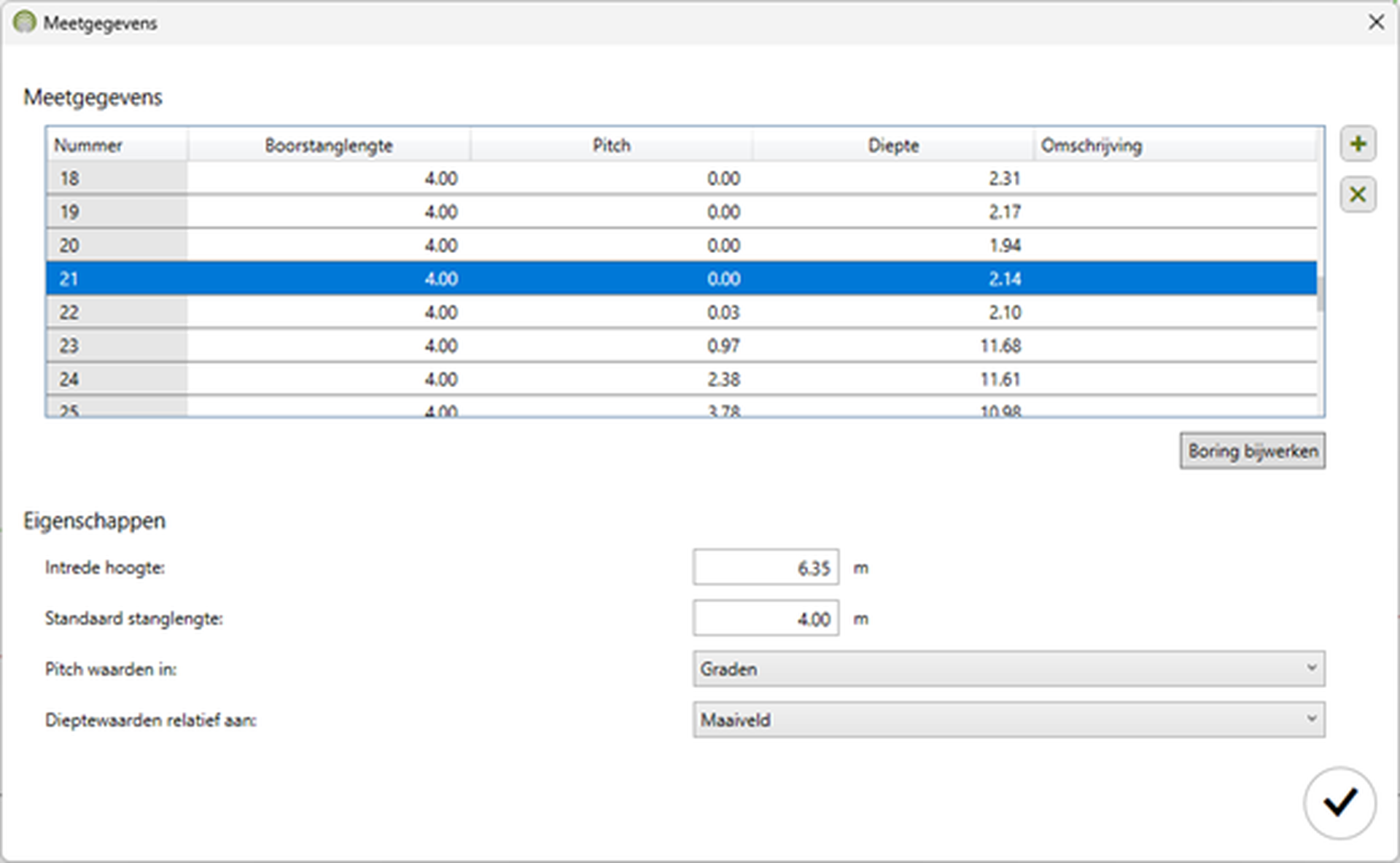

Pitch- en dieptewaarden kunnen na verwerking alsnog worden aangepast. Via de grote dropdown knop op de Palette kan de data worden gewijzigd. In het dialoogvenster kan vervolgens de meetdata worden verbeterd, een regel worden toegevoegd of verwijderd.
)
Met de knop "Boring bijwerken" zal de boorlijn en maaiveldlijn worden aangepast naar de verbeterde meetdata. Door dubbel te klikken op een meetregel, zal worden ingezoomd in het zijaanzicht. Zo kun je heel overzichtelijk de as-built boring verbeteren als er onverhoopt een kleine meetfout in de data geslopen is.
Kortom, weer een mooie update waarmee het nog gemakkelijker wordt om boringen te ontwerpen of as-built tekeningen te maken.
Oude versie 6
Enkele gebruikers werken nog met versie 6 van Drill Control. Deze is helaas sterk verouderd en werkt niet in nieuwere Civil 3D versies. Omdat het steeds lastiger wordt om voor het oudere licentiemechanisme nog een computerserver in werking te houden, en om compliant aan de licentievoorwaarden van Autodesk te zijn, is het niet meer mogelijk om licenties van Drill Control v6 te vernieuwen of te verlengen. Maar gelukkig hebben we een hele mooie versie 9 klaar staan, om toekomstbestendig verder te kunnen werken!
