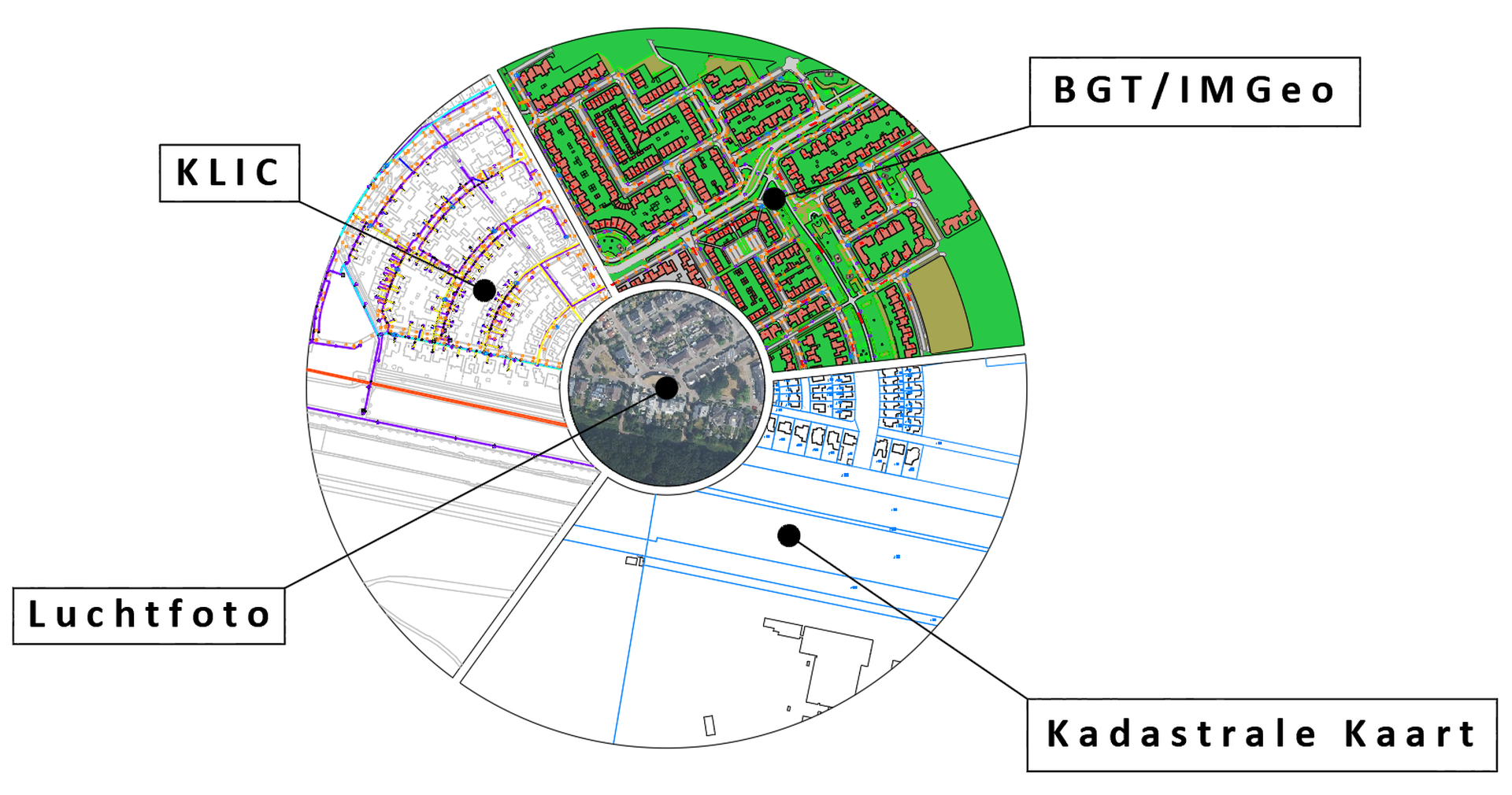

Kaartmateriaal wordt veelal als web-service aangeboden. Omdat AutoCAD niet de mogelijkheden heeft om deze data te verwerken, is InfraCAD Map een fantastisch hulpmiddel om deze GIS data toch in een CAD omgeving te krijgen. Met uiteraard als kersen op de taart: het toepassen van NLCS als presentatie, én met behoud van alle administratieve data! Maar als InfraCAD Map in Civil 3D wordt gebruikt, dan heb je nog veel meer mogelijkheden!
Civil 3D als vertical op AutoCAD
Civil 3D is een zogenaamde vertical, een extra laag bovenop AutoCAD. In de basis kun je daarom werken in Civil 3D zoals je in AutoCAD gewend bent, alle tekenfuncties werken precies hetzelfde. Met het extra laagje komen er zelfs nieuwe object-types bij en handige functies die niet in AutoCAD beschikbaar zijn. Bijvoorbeeld het maken van een terreinmodel, een rioolnetwerk, of een wegontwerp.
Tussen Civil 3D en AutoCAD zit overigens nog een laagje, namelijk AutoCAD Map 3D. Dat is ook een vertical, met als belangrijkste functionaliteit GIS in de CAD omgeving. Normaal gesproken zie je als gebruiker niets van AutoCAD Map 3D, maar je kunt toch gebruik maken van de functies zoals het inlezen van een Shape bestand of het koppelen van data-tabellen aan objecten.
)
Object Data en Property Sets
Dankzij deze verticals heb je als ontwerper de beschikking over de mogelijkheid om data te koppelen aan objecten. Met Object Data kun je dan vervolgens snel een export maken naar Esri Shape bestanden, en met Property Set Data kun je bijvoorbeeld objecten eenvoudig labelen. Dit laatste is vergelijkbaar met de Bijschrift functie van InfraCAD.

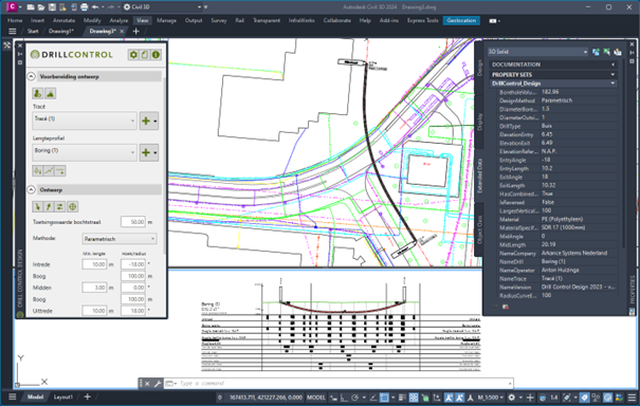

Vanuit InfraCAD Map kun je eenvoudig alle administratieve data van de geïmporteerde databronnen converteren naar Object Data en Property Sets. Wist je dat je zelfs vanuit Drill Control de volledige boordata inzichtelijk kan krijgen via dit mechanisme?
Dynamo voor Civil 3D

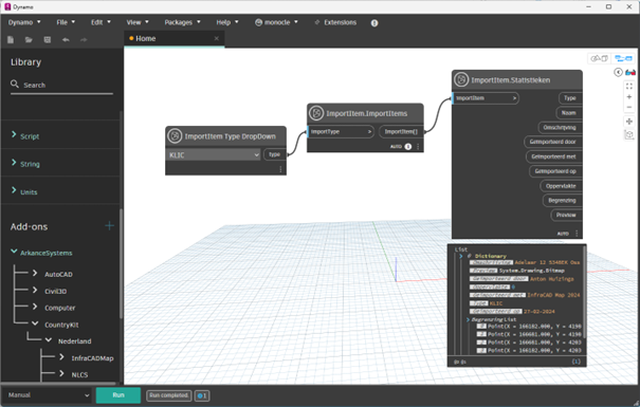

Civil 3D bevat een zeer handige tool om zelf te kunnen scripten in de tekening. Dit heet Dynamo en daarmee kun je niet alleen complexe handelingen uitwerken maar ook saaie, repeterende klusjes laten doen. Dynamo is zeer krachtig en erg flexibel, en met de aanvullende Arkance Systems Node Library beschik je over meer dan 1000 aanvullende functies die je kunt gebruiken om je tekening te manipuleren. Eén van die functies is het uitlezen van de data van een geïmporteerde databron, zoals bijvoorbeeld een Klic-melding.
Heb je vanuit InfraCAD Map ook Object Data of Property Sets gekoppeld aan de objecten van de Klic-melding, dan zijn die gegevens direct beschikbaar in Dynamo. Daarna kun je alles met deze data doen vanwege de flexibele aard van Dynamo. Exporteren naar Excel? Objecten van kleur voorzien op basis van data? Leidingen converteren naar Pipe Networks met behoud van diameter en materiaal? Of 2D leidingen converteren naar 3D polylijnen en relateren aan een terreinmodel? Als je het kunt bedenken dan kun je het ook maken met Dynamo.
ARKANCE biedt overigens cursussen aan voor het werken met Dynamo, zowel klassikaal als bedrijfstrainingen.
)
Luchtfoto draperen op Surface
InfraCAD Map is een krachtige tool om snel een haarscherpe luchtfoto te plaatsen in AutoCAD, of één van de andere achtergrondkaarten. Sinds kort is zelfs de populaire TopoPlus kaart toegevoegd als bron, hoewel je daarvoor wel een abonnement nodig hebt bij SPOTinfo.

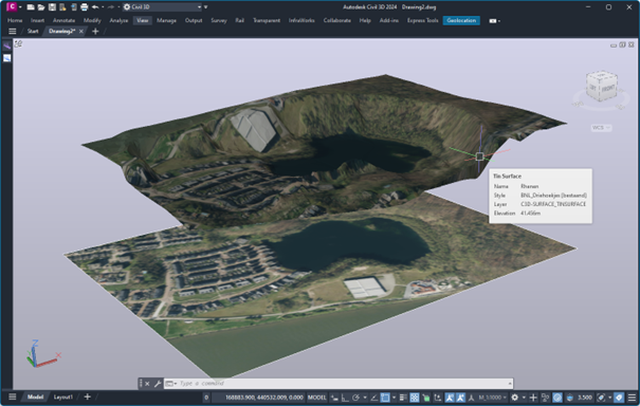

Na het invoegen van een luchtfoto, kun je deze afbeelding vervolgens erg eenvoudig met Civil 3D functionaliteit draperen op een terreinmodel. Wie veel 3D beelden genereert, zal hier direct een grote meerwaarde zien waarbij zowel functies van InfraCAD Map als Civil 3D worden toegepast.
Combineer je zo'n terreinmodel met een Point Cloud en MultiView Blocks, dan gaat er een (3D) wereld voor je open!
)
Gebruik InfraCAD MAP en bereik je volledige potentieel.
)
Export naar GIS via KML met behoud van NLCS en data
Met InfraCAD Map breng je GIS data naar CAD, wat voor civiele ontwerpers al fantastisch is. Het beste van beide werelden, zeg maar. Andersom is ook mogelijk, CAD data naar GIS brengen. Bijvoorbeeld door eerst de administratieve data van een Kadastrale kaart, BGT of Klic-melding te koppelen als Object Data, en vervolgens deze objecten converteren naar een GML of Shape bestand.
Maar het kan nog eenvoudiger, waarbij zelfs de NLCS data van de lijnen en symbolen behouden blijft. Je kunt vanuit InfraCAD Map zonder tussenstappen een KML bestand exporteren, die je vervolgens in je favoriete GIS applicatie kunt openen.
Links zie je de toegepaste NLCS en rechts de administratieve data van elk object.
Naast een GIS applicatie is een KML bestand natuurlijk ook zeer handig op een tablet of telefoon zodat je buiten in het terrein globaal kunt zien waar de leiding of grens zich bevindt.
Conclusie
Hoewel InfraCAD Map erg eenvoudig in gebruik is (het is onze enige applicatie waarvoor we geen cursus aanbieden), is het een enorm krachtig hulpmiddel om de GIS en CAD wereld met elkaar te verbinden. En door de mogelijkheden te combineren met functionaliteit van Civil 3D, dan wordt elke werkdag een feestje, en elk project een succesverhaal!
Als alle mogelijkheden wat overweldigend zijn, dan kan ARKANCE ondersteuning bieden om je werkprocessen in kaart te brengen en je te adviseren tijdens het project. Vraag naar de mogelijkheden!
)
