Uitwisseling met Sigma 2024

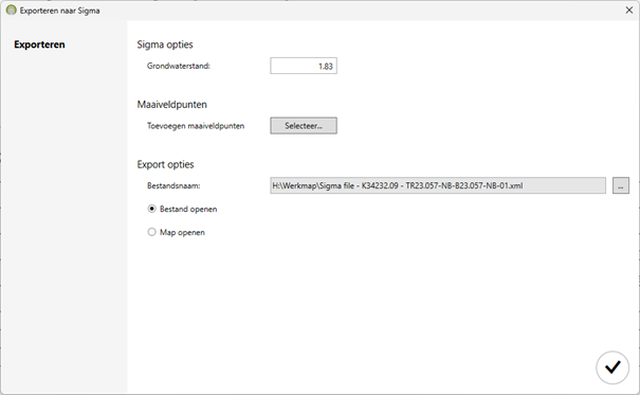

Een veelgevraagde wens was een export mogelijkheid naar het programma Sigma, om daarmee sterkteberekeningen uit te voeren. Tot nu toe was alleen een export naar D-Geo Pipeline van Deltares mogelijk, maar vanaf versie 8.1 kan een ontwerpboring ook worden geëxporteerd naar Sigma 2024 van Adviesbureau Schrijvers.
Sigma heeft bij de export de grondwaterstandhoogte nodig en aanvullende knikpunten in het maaiveld. Als het een vlak terrein is, worden normaliter alleen maaiveldpunten op de horizontale en verticale tangentpunten geëxporteerd, maar de gebruiker kan aanvullend nog punten aangeven op bijvoorbeeld de insteek van een sloot, of een kant verharding.
)
)
Bug in Civil 3D 2024 met Nederlandse landinstellingen
Een oplettende gebruiker constateerde recent dat de projectiepunten in het bovenaanzicht niet meer voorzien werden van een label. Na een diepgaand onderzoek bleek dat Civil 3D 2024 een bug bevat die alleen voorkomt op systemen waar de komma als decimaalscheidingsteken wordt gebruikt, wat juist veel voorkomt in Nederland. De projectiepunten in het bovenaanzicht zijn CogoPoint objecten en worden door Drill Control in een CogoPoint Group geplaatst, maar in Civil 3D 2024 gaat dit fout. Eerdere versies hebben dit probleem niet.
Voor dit probleem is nu een andere methode toegepast om de symbolen toch netjes in de Point Group te krijgen. Vanaf Drill Control v8.1 zal dit probleem ook niet meer voorkomen.
Meldingen nieuwe versie

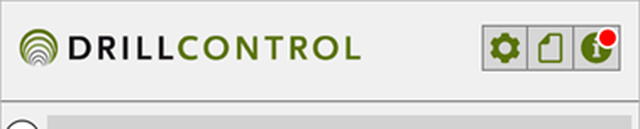

In de voorgaande build was het al toegepast, maar hierbij nog een keer onder de aandacht gebracht. Als er een nieuwe versie van Drill Control beschikbaar komt, dan zal op de Palette een aanduiding worden gegeven dat er een nieuwe versie te downloaden is. Door erop te klikken, wordt het informatievenster getoond waarin een link naar de downloadpagina is opgenomen.
Handige exportmogelijkheden

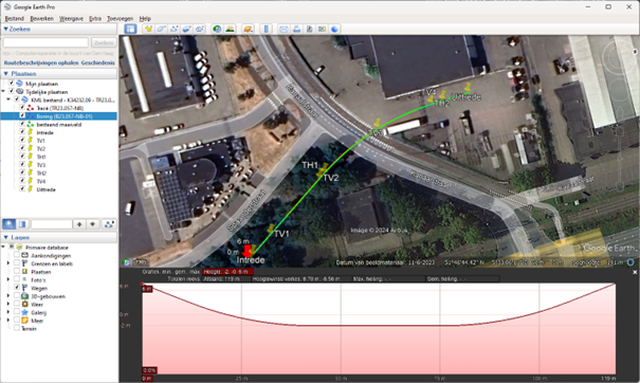

Naast de export naar D-Geo Pipeline en Sigma 2024, kan Drill Control de ontwerp boring op andere manieren exporteren. In deze nieuwe versie is daar niets aan veranderd, deze nieuwsbrief is een mooie gelegenheid om de bestaande functionaliteit nog eens te benoemen. Bijvoorbeeld de export naar Google Earth, waar alle elementen van het ontwerp zichtbaar te maken zijn in het veld, en zelfs een hoogteprofiel van de boorlijn kan worden getoond.

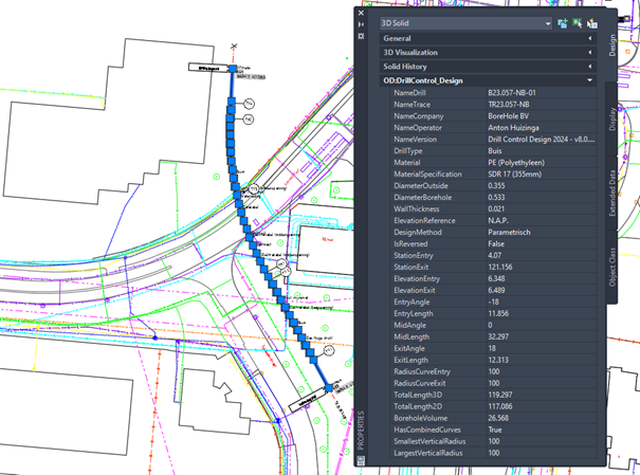

Of het ontwerp exporteren naar een 3D polylijn of 3D Solid, waarbij alle boringeigenschappen als aanvullende data wordt meegenomen.
)
Heb je nog geen Drill Control? Maar ben je wel geïnteresseerd in de mogelijkheden?
)
Een 3D Solid is in Civil 3D eenvoudig te exporteren naar een IFC bestand, en in combinatie met de aanvullende data kun je het ontwerp slim uitwisselen met behoud van de gegevens. Bijvoorbeeld in de ARKANCE applicatie PointScene, maar ook in NavisWorks. Een polylijn met data is weer handig voor GIS systemen of landmeetkundige meetapparatuur.
Wie gebruik maakt van Dynamo in Civil 3D, én de Arkance Node Library heeft geïnstalleerd, kan ook in Dynamo de gegevens van een boringontwerp uitlezen.
Hiermee is een customized report snel te maken, of kan eenvoudig worden aangesloten op de Alignment of Profile van het ontwerp.
)
