Autodesk Inventor 2024’ün yayımlanmasından kısa bir süre sonra kullanıcı isteklerinin biçimlendirdiği 32 yeni ve geliştirilmiş özellik ile Inventor 2024.1 karşınızda. Bu yeni alt sürüm Autodesk’in kullanıcıların fikirlerinden yola çıkarak Inventor’a yaptığı yatırımın da bir göstergesi aynı zamanda.
Haydi gelin Inventor 2024.1 ile gelen yeniliklere ve geliştirmelere bir göz atalım.
Eski Geliştirmeleri

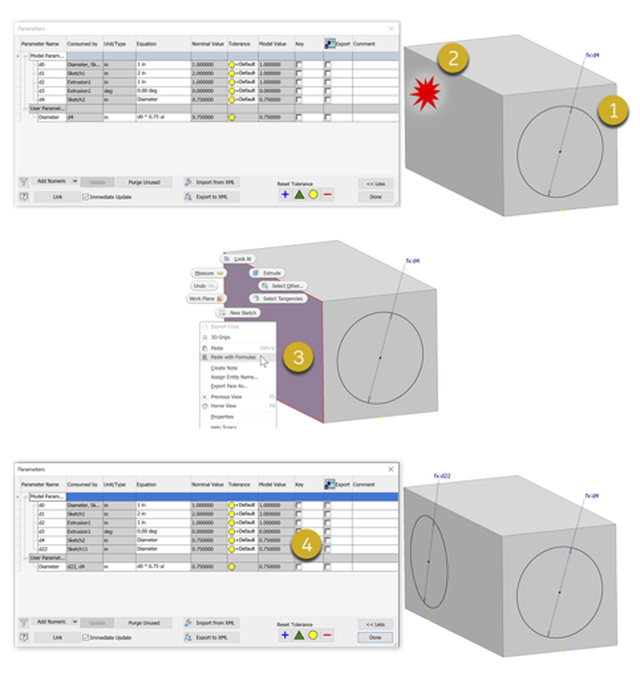

Formüller ile Birlikte Yapıştırma
Kopyalanmış bir eskizin yapıştırılması sırasında sağ tuş menüsüne yeni bir özellik eklenmiş durumda: Formüller ile Yapıştır (Paste with formulas). Kullanıcı tanımlı parametreler yapıştırma işleminde dikkate alınır ve onlar da yapıştırılır. Kopyalanan eskizde bulunan parametreler de kopyalanır ve yapıştırma işleminde dikkate alınır. Bu özellik Inventor belgeleri arasında değil aynı belge içinde kullanılabilir.
)

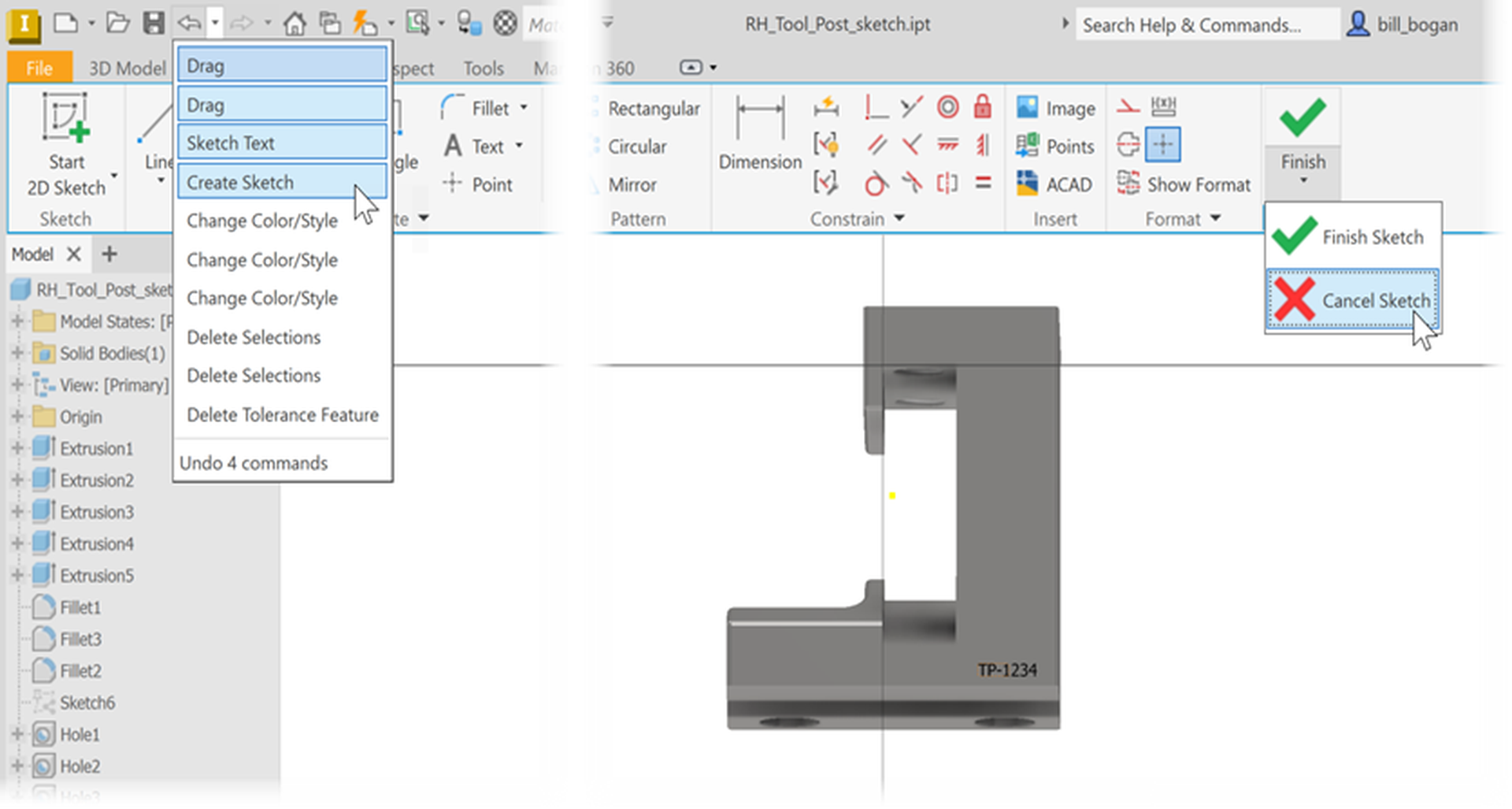

Eskizi İptal Etmek
Bu özellik belge tipinden bağımsız olarak tüm 2B ve 3B eskizler için geçerlidir. Teknik resim dosyalarında bu özellik antet bloklarını, görünüş eskizlerini, sac metal eskizlerini, eskiz sembollerini ve çizim sınırlarını da kapsar. Finish Sketch altında Cancel Sketch komutu yer alır. Eskiz oluşumu ya da düzenlenmesi sırasında bu komutun çalıştırılması ile yapılan tüm işlemler iptal edilir ve belge işlem öncesine geri döner. Böylece geri al komutunun kullanılması gerekmez.
)
Parça Geliştirmeleri
Orijin Çalışma Unsurları

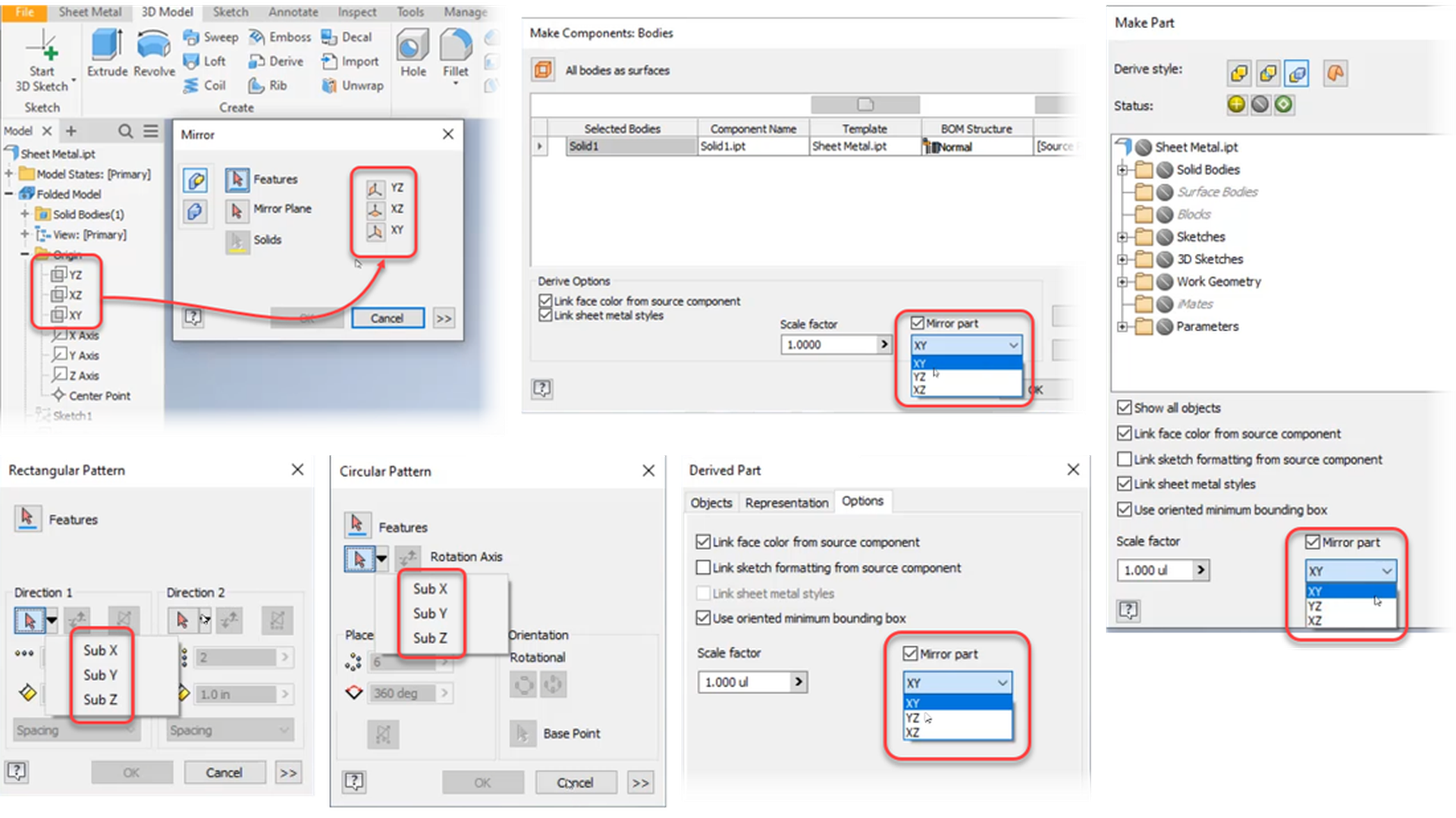

Origin altında yer alan orijin çalışma unsurlarına verilen özel isimler aynalama, bileşen oluşturma, parça oluşturma, dizileme ve parça türetme gibi 3B işlemlerde tanınır ve kullanılabilir.
)
Model Tabanlı Ölçüler için 3B Notasyonlar
3B notasyonların yaratılması sırasında sağ tuş menüsündeki Select Next Candidate Plane seçeneği Change to Next Candidate Plane olarak değiştirilmiştir.

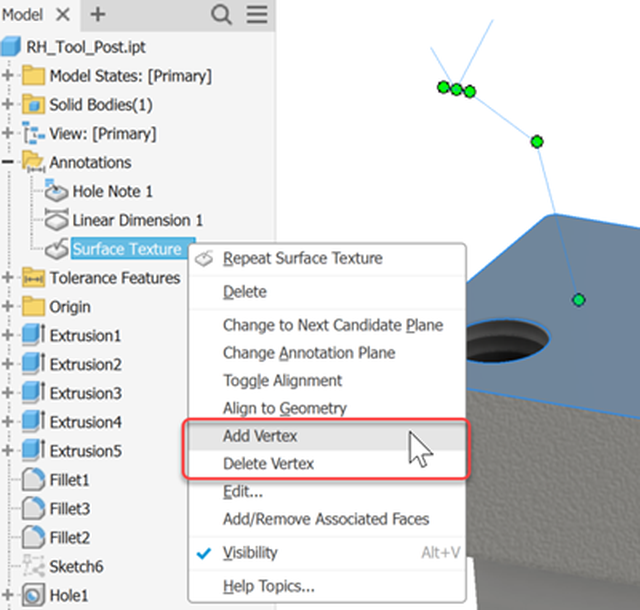

Öncü oka (leader) sahip bir 3B notasyonun düzenlenmesi sırasında sağ tuş menüde öncü okun görünümünü ayarlamak için Add Vertex ve Delete Vertex (nokta ekleme ve silme) komutları yer alır. Bu alt sürümde bu iki komu içerik menüsüne kaydırılmıştır.
)

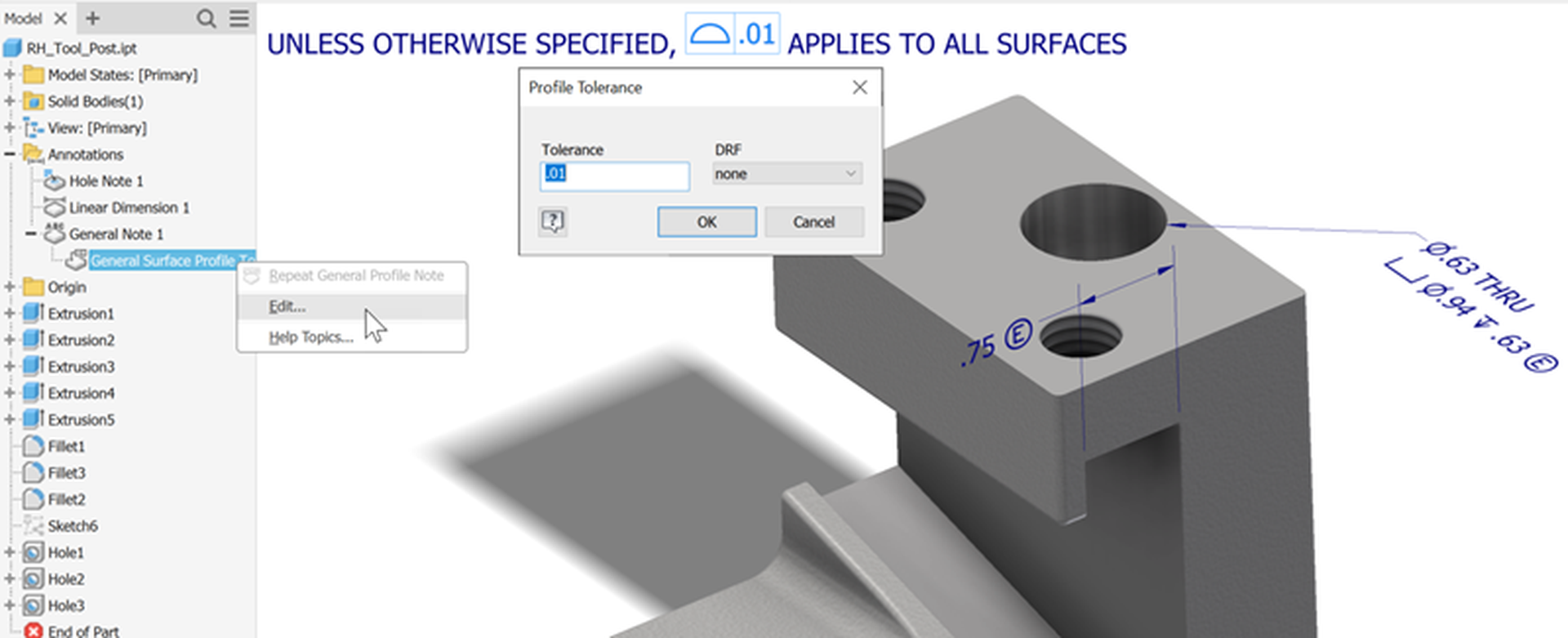

Browser penceresi içerisinde yer alan Annotations dizin altında yer alan 3B notasyonlara çift tıklandığında bu notasyonun sahip olduğu yazı içeriğinin düzenlenmesi aktif hale gelir. Aynı amaçla sağ tuş menüsünde yer alan Edit komutu da kullanılabilir.
)
Yüzey Silme (Delete Face)
Delete Face diyalog kutusu içinde bulunan Heal Remaining Faces seçeneğinin seçili olup olmama durumu bir sonraki işlemde hatırlanır. Eğer bu seçenek seçildiyse bir sonraki işlemde de seçili gelir. Tersi de geçerlidir.
Süpürme Geliştirmeleri

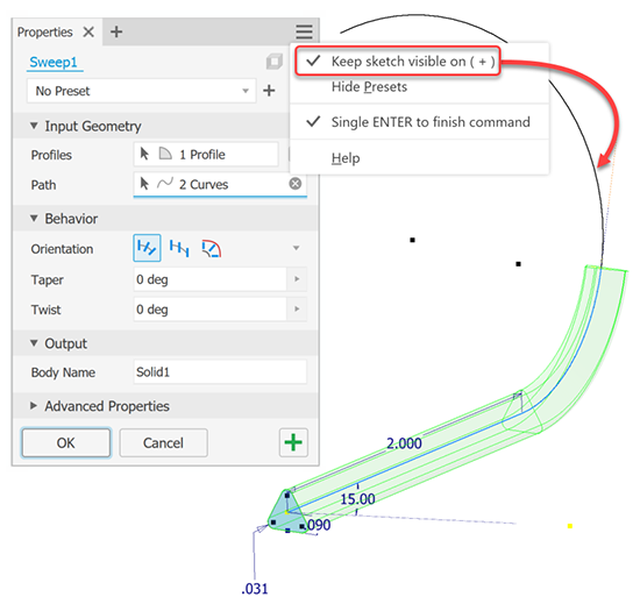

Sweep komutunun kullanılması sırasında süpürme yolunun (eskizinin) görünür kalması seçilebilmektedir. Bunun için gelişkin ayarlar altında yer alan Keep sketch visible on (+) seçeneğinin seçilmiş olması gerekir.
)
)

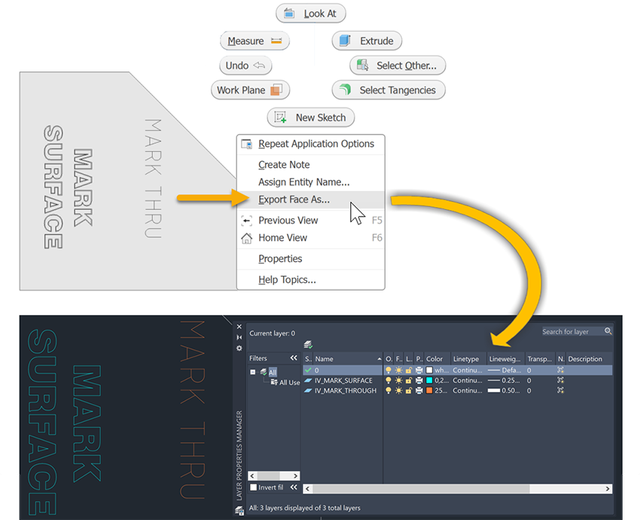

İşaretleme (Mark) Yapılan Yüzeyin Dışa Aktarılması
Export Face As komutu ile işaretleme (mark) yapılmış bir yüzeyin DXF olarak dışa aktarılmasında işaretleme katmanı korunur ve DXF dosyasında yer alır.
Finiş (Finish) Unsuru Geliştirmeleri

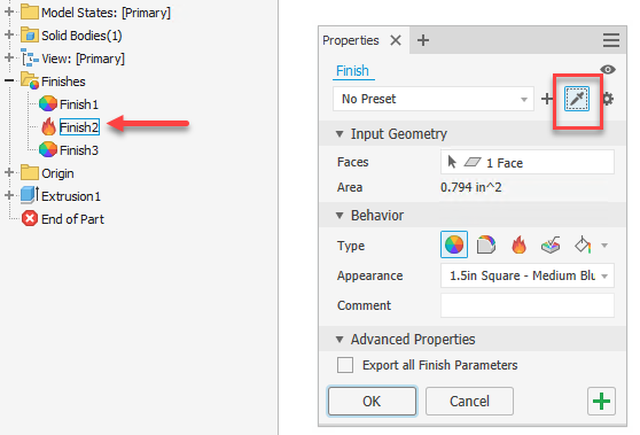

Diyalog kutusuna yeni eklenen Property Eye Dropper ile başka finiş işlemlerinde kullanılan özellikler yeni işlemde yeniden kullanılabilir. Yapılması gereken çizim ekranından ya da Browser penceresinden özellikleri kullanılacak olan finiş işlemini seçmektir.
)

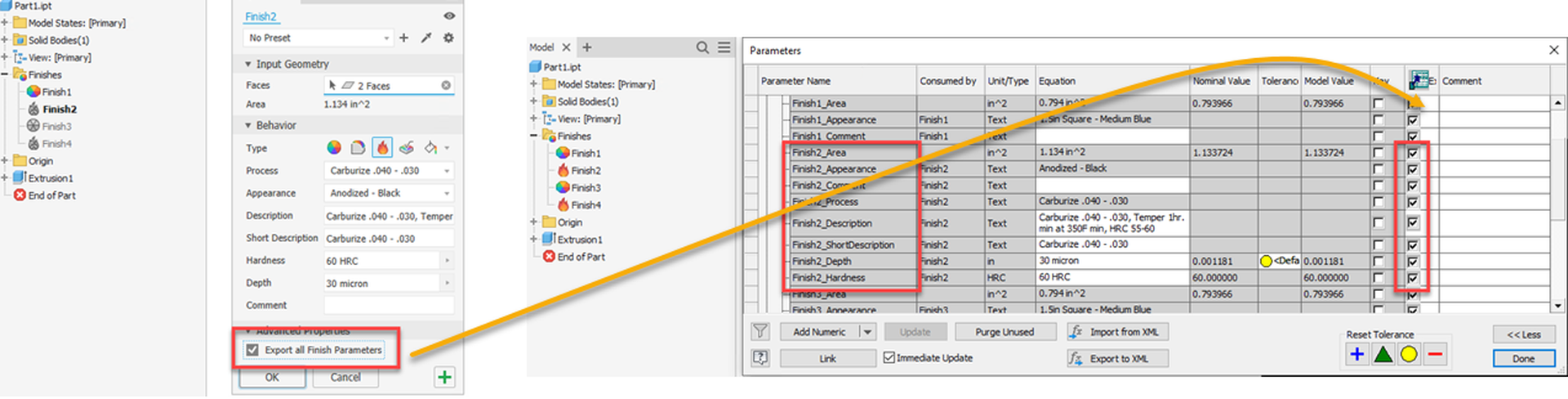

Bu alt sürümde tüm finiş parametrelerinin tümünün dışa aktarılması çok daha kolaylaşmıştır. Gelişkin özellikler paneline Export all Finish Parameters seçeneği eklenmiştir. Bu işaretlendiğinde tüm finiş parametreler otomatikolarak seçilir.
)

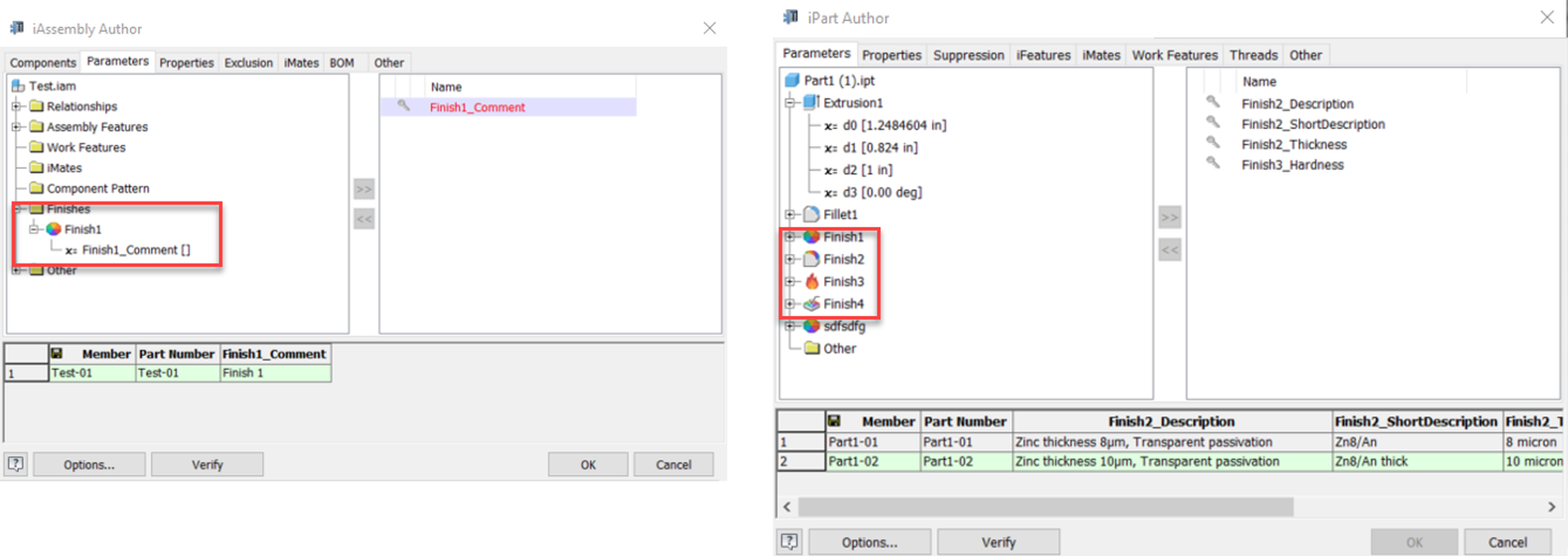

Bir iPart/iAssembly içinde eyer alan finiş parametreleri yetkilendirme iş akışı sırasında kopyalanır.
)
Eğer finiş işlemlerinin kaynak dosyası (Finish.xml) hatalar içeriyorsa, geçersizse ya da bulunamıyorsa bir hata mesajı gelir ve sadece o dosyada var olan finiş işlemleri düzenlemeye açıktır ya da uygulanır. Ancak yukarıda bahsettiğimiz Property Eye Dropper ile var olanların özellikleri hatalı olanlar üzerine uygulanabilir.
Montaj Modelleme Geliştirmeleri
Montaj Unsuru
Bir montaj unsuruna ya da kaynak hazırlama özelliğine parça ekleme işleminde birden fazla parça seçimi yapılabilir. İşlem sırasında sağ tuş menüsünden Add Participant ile unsura dahil edilmesi istenen parçalar seçilebilir.
Sınırlamalar
Sınırlama diyalog kutusuna ulaşım daha da kolaylaştırılmıştır. Bir sınırlamayı aşağıdaki seçeneklerden herhangi birisi ile düzenleyebilirsiniz:
Broser: Bir sınırlama unsuruna çift tıklayın.
)
Çizim ekranındaki sınırlama sembolüne çift tıklayın.
)
Tüp ve Borulama Geliştirmeleri

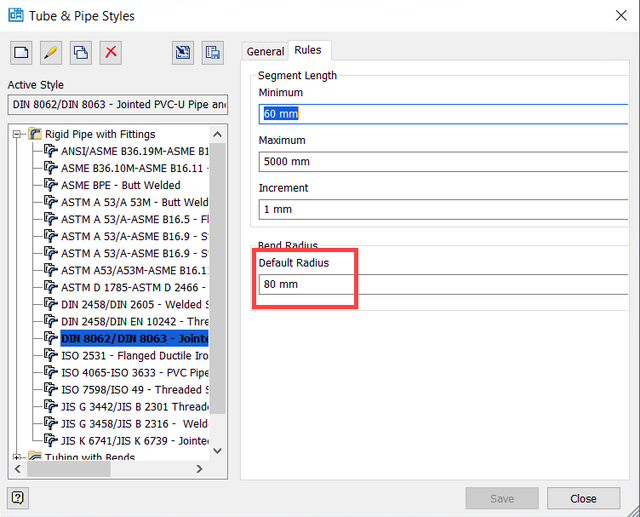

Tube & Pipe Styles diyalog kutusu içerisinde Default Radius düzenleme alanı tüm stiller için kullanılabilir. Varsayılan büküm radyusu nominal çapın 2 katıdır. Buradaki değer özel bükümlerde dikkate alınır. Var olan modeller burada yapılan değişikliği dikkate alarak güncellenir.
)
Teknik Resim Geliştirmeleri
Orijin Göstergesi
Orijini gösteren semboller artık silinebilir. Eğer buna bağlı ölçüler var ise bunlar da silinir. Bu işlem sırasında bir uyarı diyalog kutusu açılır.
Sadece Sayfa Sınırları İçinde Kalanların Dışa Aktarılması
Inventor ile teknik resim görünüşleri üzerinde çalışırken çizim sınırlar dışında görünüşler ya da parça listeleri tanımlamak sıklıkla kullanılır. AutoCAD DWG formatında dışa aktarılırken çizim sınırları içinde ve dışında kalan tüm nesneler dikkate alınırken, PDF olarak kaydetme sırasında sadece çizim sınırları içinde kalanlar aktarılır. Bu alt sürümde Sheet Content Only seçeneği eklenmiştir. Bu seçildiğinde DWG olarak dışa aktarım sırasında sadece çizim sınırı içinde kalan nesneler dikkate alınır.
Genel Geliştirmeler
Çizim Ekranı
Yeni bir uygulama seçeneği eklenmiştir: Modelin pivot noktasını kullanarak bakış açısı değiştirmek. Model üzerinde bir pivot noktası tanımlamak için SHIFT tuşuna basılı tutun ve farenin orta noktasını kullanın.
Kullanıcı Tanımlı iProperties

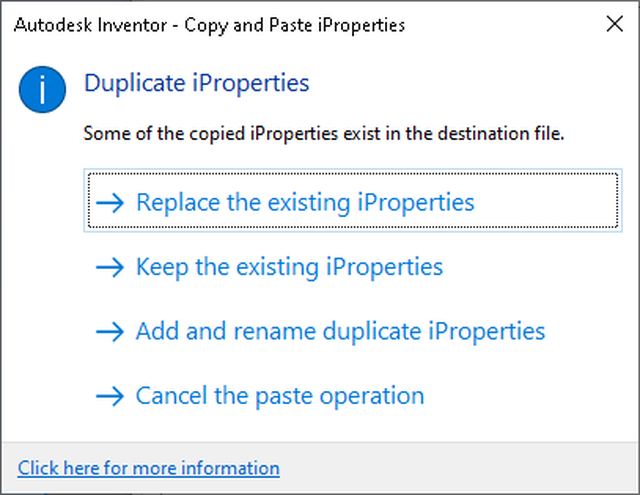

Belgeler arasında kullanıcı tanımlı iProperties özellikleri kopyalanıp yapıştırılabilir. Yapıştırma sırasında o belgede aynı olanlar var ise aşağıdaki diyalog kutusu çıkar ve ne yapılacağı sorulur:
)
)
iLogic Geliştirmeleri

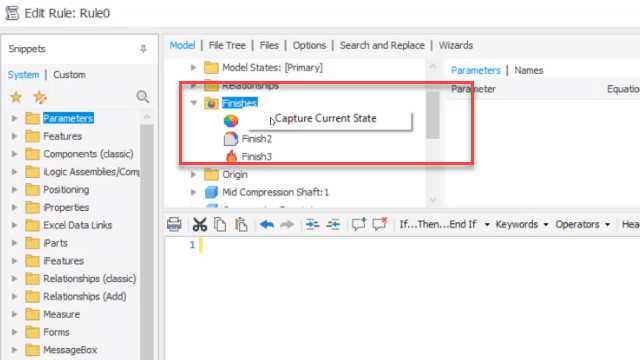

Eğer belgede finiş işlemleri var ise bunlar da artık iLogic kuralları içerisinde ulaşılabilir durumdadır. Sağ tuşa basın ve Capture Current State komutu ile belgede bulunan bilgilere erişin.
Standart Parçaların Durumuna Ulaşmak
Aktif belgede standart parçalar için bunların farklı özelliklerine ulaşmayı sağlayan seçenekler eklenmiştir. Bir standart parçanın tüm özelliklerine ulaşmak yerine istenen özelliklerine ulaşılabilir.
)
Çeviri Geliştirmeleri

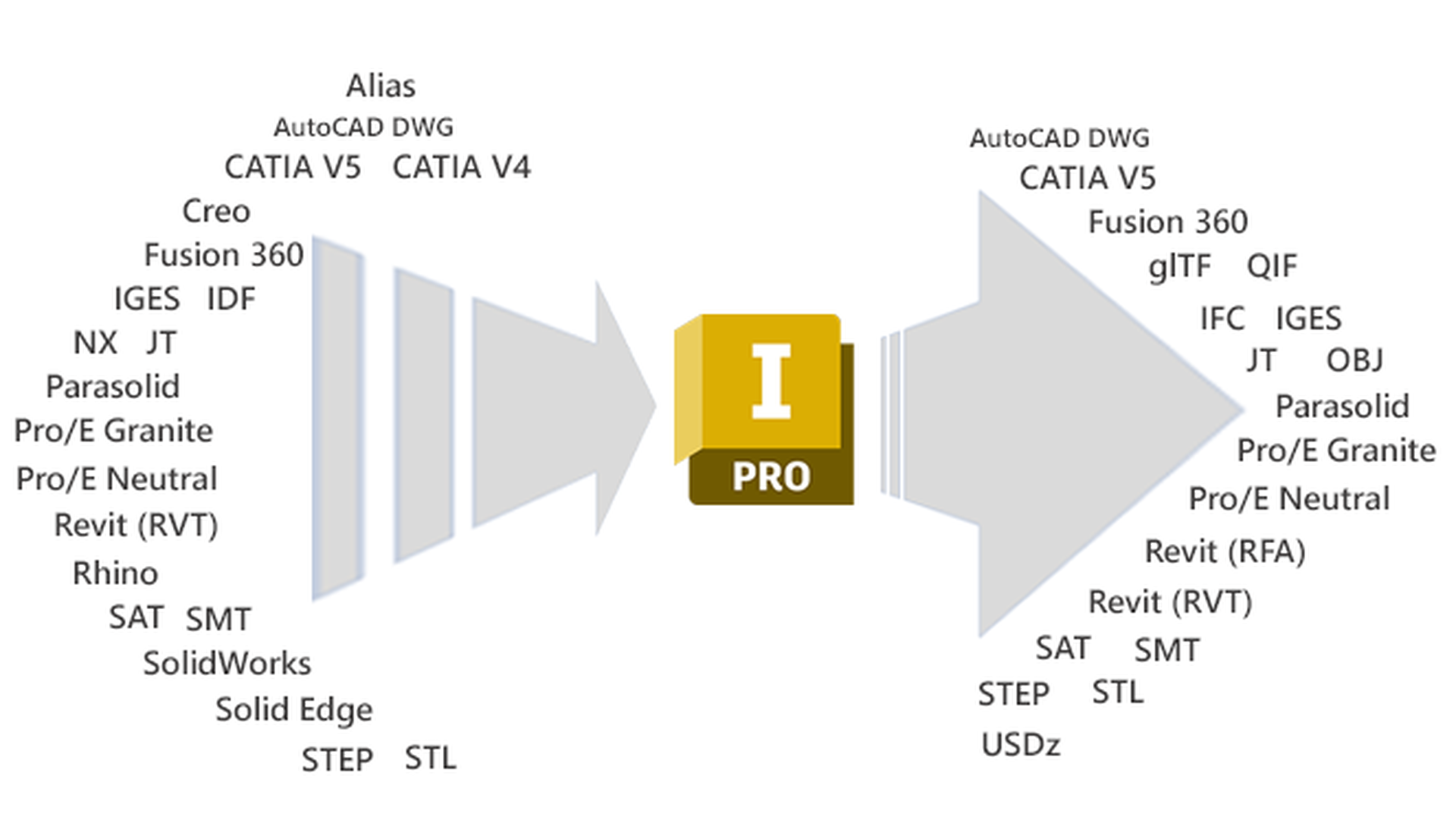

Farklı yazılımların dosyalarına çeviri işlemlerinde yeni formatlar eklenmiştir.
)
