WoodWork for Inventor'da İş Akışı
)
)
Paneller ile İskelet ve Birleşimleri Oluşturma
Woodwork for Inventor tasarım araçları, mobilya öğesinin iskeletini oluştururken tasarımcının işini büyük ölçüde kolaylaştırır ve hızlandırır.

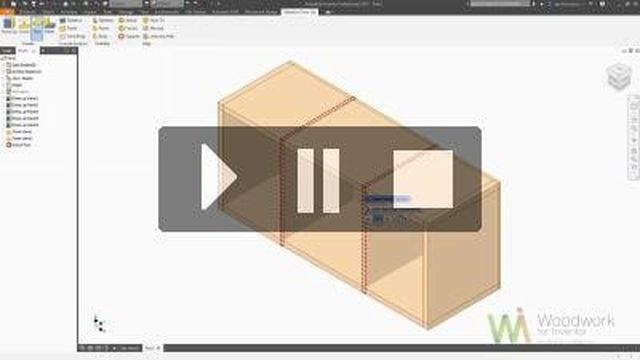

DressUp komut seti, mobilya öğesinin panellerinin kolay ve hızlı bir şekilde oluşturulmasını sağlayan komutlar içerir. Panel gövdesini otomatik olarak oluşturmak için, seçilen hacmin yüzeyini, panel kalınlığını ve yüzeye göre konumunu belirtmeniz yeterlidir. Bu özellik aynı zamanda, halihazırda oluşturulmuş olan panellerin gövdesini seçerek ve panel kalınlığı ile birlikte raf aralıklarını tanımlayarak farklı raf düzenlemerleri oluşturmasında kolaylık sağlar.

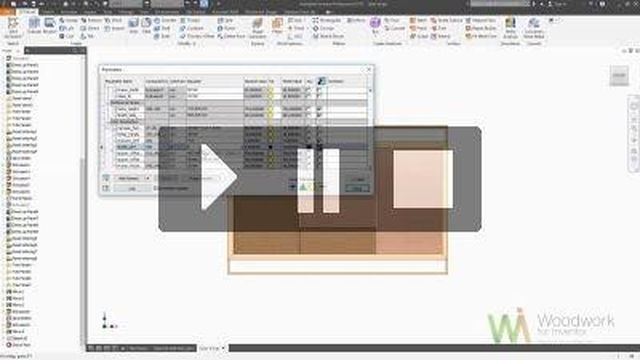

Tüm panel gövdeleri, tasarımcının elde etmeye çalıştığı sonuca göre kırpılarak şekillendirilir. Bu yöntemle modellenen her panel, parametreler korunarak otomatik olarak kaydedilir ve herhangi bir tasarım aşamasında hızlı ve kolay bir şekilde değiştirilebilir. Daha sonra bu iskelet standart bir Autodesk Inventor montajına dönüştürebilir ve montaj seviyesinde kullanılabilir.
Woodwork for Inventor, mevcut herhangi bir mobilya modelinin bağımsız bir kopyasını oluşturmanıza olanak tanır, böylece tasarımcı, aynı konseptte, farklı konfigürasyonlara ve boyutlara sahip benzer mobilyaları hızlı bir şekilde tasarlayabilir.

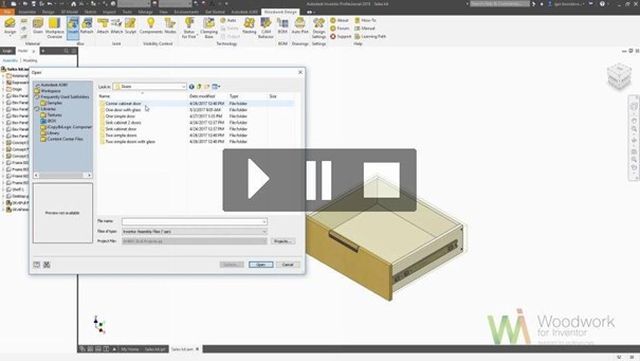

İşlerinizle alakalı istenilen dosyaları, kısa sürede montaj ve link hatası olmadan kopyalayabilir, bunlara yeni bir dosya yolu gösterebilir, tekrar isimlendirebilir, mevcut dosyanızı değiştirebilirsiniz. Kopyalama sırasında, tüm montaj bileşenlerinin ölçü bağıntıları da (iProperties) birlikte kopyalanır.
Woodwork for Inventor'ın kendine özgü hiyerarşik adlandırma yeteneği sayesinde parçanın hangi ürüne ait olduğunu ve hangi montaj seviyesinde olduğunu belirlemek için tasarımın bileşenlerini işlevsel ekler (ön, yan, üst, vb.) atayarak adlandırabilirsiniz. Bu özellik, çok sayıda bileşenden oluşan bir tasarımın ürün ağacı içerisinde gezinmeyi ve dosya organizasyonunu büyük ölçüde kolaylaştırır.
)
)
Malzeme ve Kaplama Özelliklerini Atama

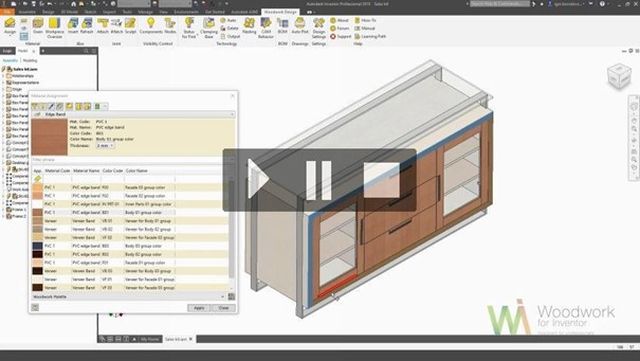

Woodwork for Inventor, Autodesk Inventor yazılımına, mobilya malzemelerini (masif ahşap, lamine, çok katmanlı panel, kenar bantlama, boya, vb.) parçalara kolayca, görsel bir arayüz üzerinden atanmasını sağlayan ekstra bir özellik ekler. Kullanıcı isterse kendi malzeme kütüphanesini de kullanabilir.
Atanan malzemeye bağlı olarak, farklı malzeme hesaplama yöntemleri ve bunların raporlarda görselleştirilmesi de mümkündür. Zengin seçeneklerden oluşan malzeme kütüphanesi, çok çeşitli ve karmaşık ahşap/mobilya tasarımlarının malzeme ve kaplama özelliklerinin hızlı bir şekilde tanımlanmasını sağlar. Standart boru, sac ve diğer metal parçalara da tasarımda malzeme atanabilir ve hesaplamalara dahil edilebilir.

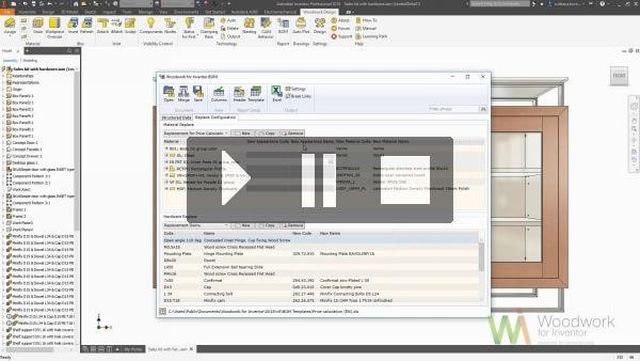

Tasarım süreci sırasında veya üretime hazırlama aşamasında, parçalar üzerinde bir malzemenin başka bir malzemeyle toplu olarak değiştirilmesi kolayca gerçekleştirilebilir. Woodwork for Inventor, hem basit hem de kompozit parçaların tasarımını ve bu parçalar için tam otomatik malzeme hesaplamasını destekler. Parça geometrisine, malzeme desen yönüne ve belirtilen paylara bağlı olarak, boşluklar otomatik olarak hesaplanır.
Bağlantı, Donanım ve Aksesuar Yerleştirme

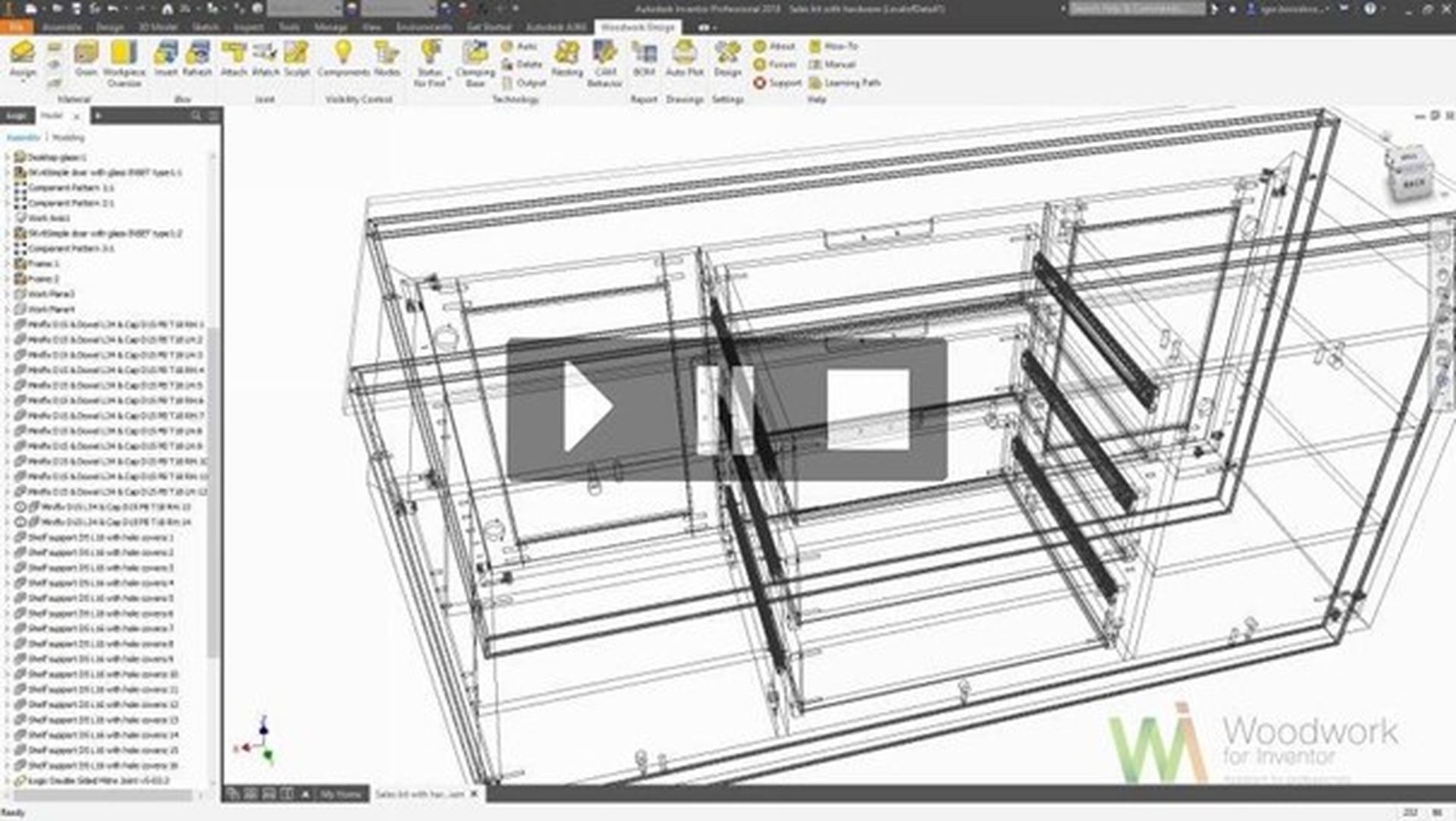

Woodwork for Inventor, montaj elemanlarında önceden var olan tasarım bağlantılarını (iMate) kullanan kendi bileşen düzenleme yöntemini kullanır. Tasarımcının sadece belirli bir bileşenin hangi elemanlara bağlanması gerektiğini belirtmesi yeterlidir. Standart Autodesk Inventor yöntemine göre bu yöntem, bir mobilya parçasında çok daha hızlı bağlantı düzenlemesi sağlar.
Woodwork for Inventor, donanım bağlantılarını hızlı bir şekilde düzenlemenize, gerekli delikleri ve kanalları otomatik olarak modellemenize olanak tanıyan kendi gömme/kesme yöntemini kullanır.

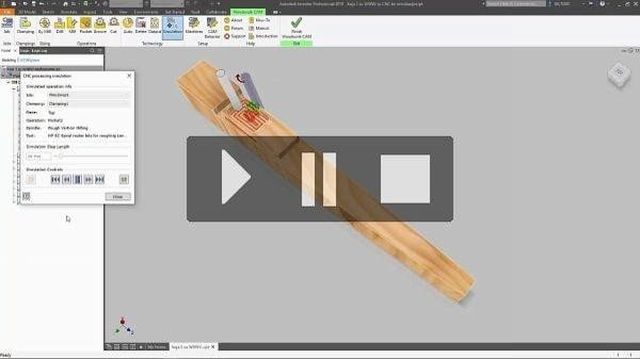

Woodwork for Inventor, bir bileşenin konumunu parçalara göre analiz eder ve tek bir komutla parçalardaki zıvana ve zıvanaların otomatik olarak kesilmesini gerçekleştirir. Bu, geleneksel tasarım yöntemlerine kıyasla hataların sayısını büyük ölçüde azaltır. Bunun tipik bir örneğini bu videoda (Japon geçme) izleyebilirsiniz.
)
)
)
B.O.M. Oluşturma ve Autodesk Vault Entegrasyonu
Woodwork for Inventor'ın BOM modülü, tasarlanan 3B modele için otomatik olarak B.O.M. oluşturulmasını sağlar. Oluşturulan B.O.M., ürün yapısı, malzemelerin ve satın alınan bileşenlerin bir özeti, kesim listesi, genel parça listesi gibi üretim için gereken tüm bilgileri içerir.
Woodwork for Inventor'da oluşturulan B.O.M.'lar Microsoft Excel ortamına aktarılabilir ve bu sayede farklı tedarik zinciri uygulamaları kapsamında rahatlıkla kullanılabilir.
Woodwork for Inventor, oluşturulan bilgileri Autodesk Vault Professional ürün veri yönetim sistemiyle entegre etme seçeneği sunar. Woodwork for Inventor ve Autodesk Vault Professional yazılımının doğru yapılandırılması, Woodwork for Inventor ile çalışırken atanan parça veya iş parçası boyutları, malzeme veya renk kodları gibi bileşen parametrelerini otomatik olarak aktarmanıza olanak tanır.
Woodwork for Inventor'ı, üretimde kullanılan CNC programları, PDF belgeler gibi muhtelif dosyaların bileşenlerle birlikte otomatik olarak Autodesk Vault Professional verilerine dahil edilmesi için yapılandırmanız mümkündür.
)
)
Otomatik Parça ve Montaj Teknik Resimleri Oluşturma
Woodwork for Inventor, tek bir komutla ürün çizim paketlerinin otomatik olarak oluşturulmasını sağlar. Bir ahşap parça için bu çizimler, ürünün boyutları, kenar bandı, damar yönü, oluşturulan delik koordinat tabloları vb. gibi önemli üretim bilgilerini içerebilir. Ek olarak, delik açıklamaları eklenebilir ve delik merkez işaretleri yerleştirilebilir. Malzemeyi tanımlayan tüm bilgiler, ürün B.O.M.'u oluşturulurken malzeme setindeki değişiklikler dikkate alınarak oluşturulabilir.
Woodwork for Inventor, oluşturulan çizim demetinin kompozisyonunun ve formunun esnek bir şekilde yapılandırılmasını sağlar. Woodwork for Inventor çizim şablonlarını yapılandırırken, kullanıcı otomatik olarak oluşturulan belgeler için farklı özellikler ayarlayabilir. Bu, kullanıcının belirli bir bileşen için oluşturulan projeksiyonların sayısını, ölçeğini ve görselleştirme stilini ayarlamasına, sayfada bir bileşen görselleştirme alanı tanımlamasına, belgelere dahil edilecek bileşenlerin kompozisyonunu ayarlamasına, gren yönünü, kenar bantlamayı tanımlamasına olanak tanır.
CNC Kod ve Bağlama Planı Oluşturma

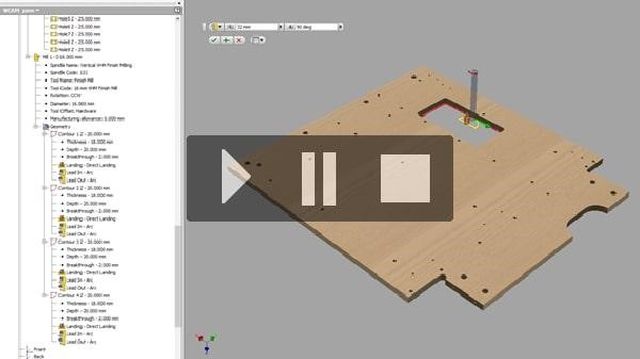

Woodwork for Inventor, isteğe bağlı bir CAM modülüne sahiptir. Kullanıcı, Autodesk Inventor ve Woodwork for Inventor ortamında bir mobilya öğesi tasarladıktan sonra, ağaç işleme takım tezgahları için CNC programları oluştururken model geometrisini doğrudan kullanabilir. Yazılım, bir CNC programının kolay ve hızlı bir şekilde oluşturulmasını sağlamak ve olası hataları en aza indirmek için tasarlanmıştır.
Kullanıcı tek tıkla parçaları işlemek için gereken tüm CNC programlarını oluşturabilir. Ayrıca CNC kodlarını manuel olarak üretme seçeneği de mevcuttur.
)
)
Woodwork for Inventor'ın popüler ve sektörde yaygın kullanılan bir çok sistem için post-processor desteği vardır.
Bu sistemler, Hops (.hop), BiesseWorks (.cix, .bpp), AlphaCAM (.dxf), CNI Informatica (.cni), AutoCAD (.dxf), TpaCAD ( .tcn), EdiCAD (.tcn), IMAwop (.fmc), MasterWood (.tlf), WoodWOP (.mpr), Xilog (.xxl, .pgm), TwinCAM (.dxf), G-code 2D (.nc, .cnc, .ncd), , Gannomat (.ascii), ShopBot (.sbp), Cobus NCAD (.xml) olarak özetlenebilir.
Nesting ile Kesim Optimizasyonu

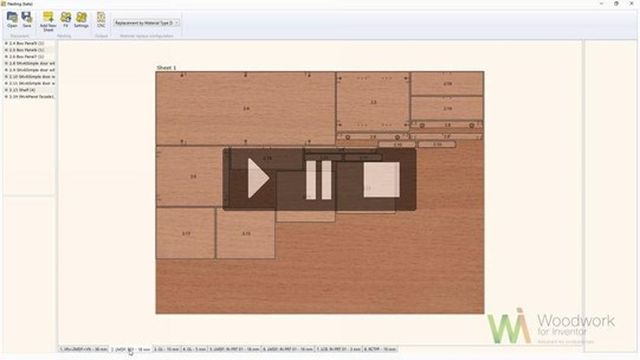

Woodwork for Inventor CAM modülünün Nesting özelliği, birçok parçanın tek levhadan kesimini asgari kayıp ile elde etmenizi sağlar. Nesting düzenlemesi yapılırken parçaların kenar bantları ve desen yönleri de dikkate alınmaktadır.
İstenilen yerleşim sonuçları elde edildikten sonra, her bir iş parçası sayfası için CNC programları oluşturmak için tek bir komut yeterlidir. Oluşturulan CNC programının formatı, Woodwork for Inventor eklentisindeki herhangi bir malzeme için belirtilebilen tezgah ile ilişkilidir (post-process).
Kullanıcı, yerleşim planlarını etkileşimli olarak düzenleyebilir, sayfadaki parçaların konumunu ve yönünü değiştirebilir. Gerekirse parçalar silinebilir, kopyalanabilir veya başka bir sayfaya taşınabilir.
)
