Co je 3D Ducting (3D Piping)?

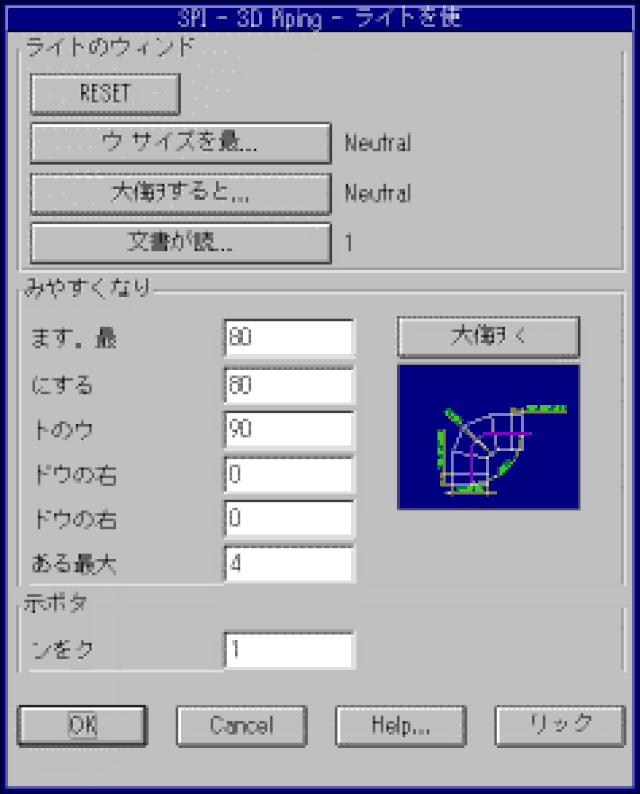

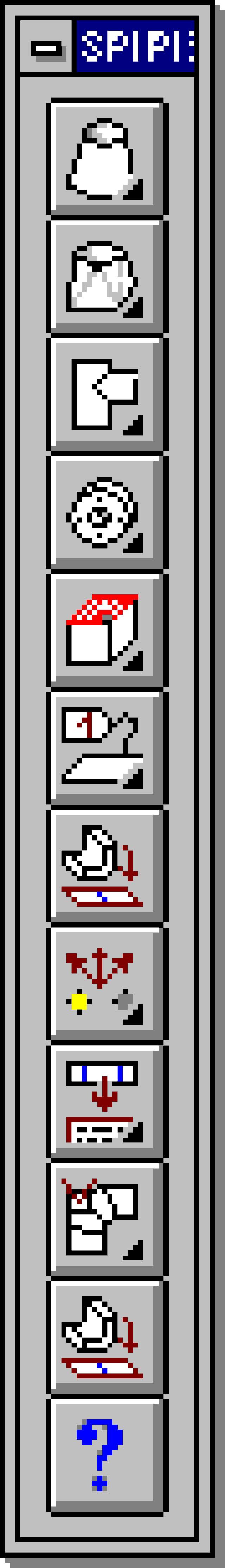

V databázi parametrických tvarů a spojení jsou:
Trubka
Kužel
Eliptická trubka
Koleno
Y – trubka
T – trubka
Přechod kružnice/obdélník
Y spojení trubek
Příruby
)
)
Z těchto tvarů může projektant nejenom snadno vytvářet modely jednotlivých dílců a sestav, ale i generovat rozvinutý tvar a výkresovou dokumentaci. Pro modifkaci již vytvořených modelů jsou k dispozici funkce pro protažení a zkrácení trubky, vyseknutí otvorů nebo vytvoření regionu z vybrané plochy na 3D tělesu. Pro snadné umisťování modelů při vytváření sestav je k dispozici funkce IntelliPlace. Dokáže rychle nastavit pracovní rovinu podle vybrané plochy na modelu a tak eliminuje nutnost manuálního nastavení pracovní roviny.

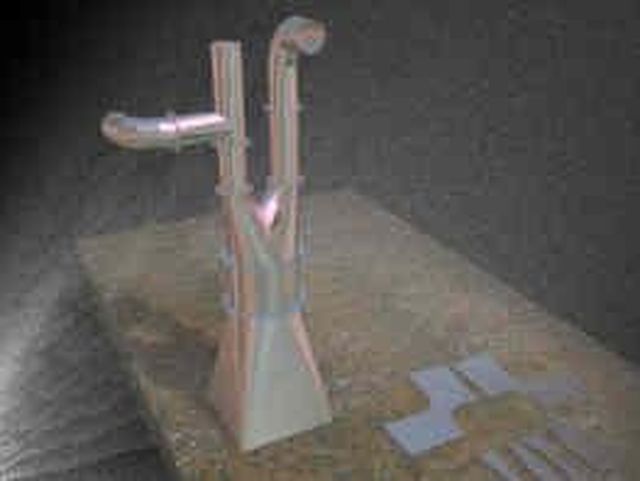

3D Ducting je plně integrován do prostředí AutoCADu, Mechanical Desktopu nebo Inventoru a rozšířuje jeho schopnosti v oblasti tvorby a modifikace objemových modelů. Parametrické tvary jsou generovány jako 3D objemové modely. Díky tomu je velmi snadné získat vizualizovanou podobu vytvořeného modelu pomocí standardního Renderu AutoCADu. Integrace s ACIS (resp. ShapeManager) kernelem AutoCADu nebo Mechanical Desktopu či Inventoru umožňuje snadný přenos do některé FEM aplikací pro výpočet pevnostní analýzy. Speciální aplikační rozhraní umožňuje programu sdílet společnou databázi materiálů s programem SPI SheetMetal.
Rozvin je automaticky vypočten na základě geometrie 3D modelu. Při výpočtu rozvinutého tvaru bere program ohled na speciální technologické parametry uložené v databázi materiálů. Vypočtený rozvin není pouze geometrickým rozvinem vytvořeného modelu, ale jsou brány v úvahu hodnoty minimálního poloměru ohybu a zkrácení, ke kterému při ohýbání dochází. Rozvinutý tvar je možné okótovat nebo přenést do NC aplikací.

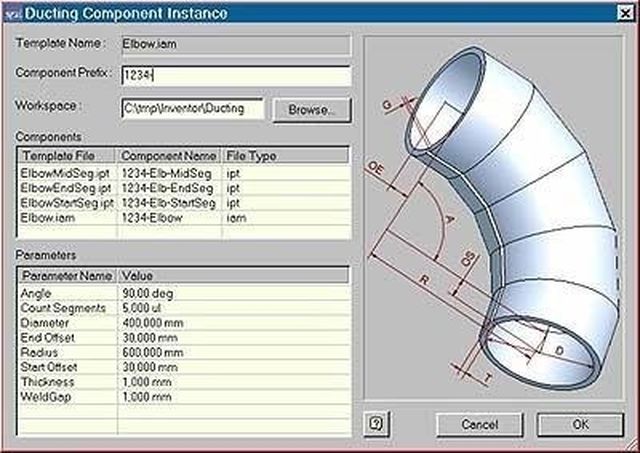

SPI Ducting pro Inventor – nová verze aplikace určená pro prostředí Autodesk Inventoru. Parametrická tvorba trubkových kolen, přechodů a přírub.
)
)
Další aplikace pro rozvin plechových dílů – viz 3D Plech (SPI SheetMetal).
3D Ducting pro AutoCAD je výsledkem spolupráce firem Arkance Systems a.s. a SPI GmbH. V současné době existuje česká, anglická, německá a japonská verze programu.
Nejdůležitější současné instalace: Hyundai Korea, KowaIntel Japonsko, SKA Brazílie, Rey Švýcarsko, Krupp Německo, Strasser Rakousko, NTI Dánsko, ABB Švýcarsko, Siemens Německo, MCDS Rakousko, Chromag Švýcarsko, Scheuen Německo, ARES Turecko, HOPE Indie, PSP ČR …
Vlastnosti
Katalog parametrických tvarů
Materiálová databáze
3D modely – integrace s ACIS kernelem AutoCADu
Převod do NC aplikací
Rozvin na základě geometrie 3D modelu a technologické databáze.
Systémové požadavky
AutoCAD Rel.14 až 2009 nebo Mechanical Desktop, zvláštní verze pro Inventor R6 až 2009
64MB RAM min. (128MB pro MDT)
Windows NT/2000/XP
CD-ROM pro instalaci
Cena
SPI Ducting pro Inventor je již součástí produktu SPI SheetMetal Inventor Suite
Další informace najdete na stránce SPI Ducting. Chcete-li získat bližší informace o programu 3D Ducting, kontaktujte Arkance Systems, autorizovaného prodejce SPI.
