FDO LineStyle

FDOLS - FDO LineStyle generátor

Vytvořenou definici lze používat v aplikacích AutoCAD Map 3D, Topobase Client, AutoCAD Civil 3D, Autodesk MapGuide Enterprise nebo MapGuide Opensource (verze 2010-2012, 2013, 2014 a vyšší). Pro použití v AutoCAD Map nebo Topobase je nutné využívat rozšířených stylů FDO.

Vytvářejte snadno své vlastní, nové typy čar pro vaše GIS mapy.

Instalace

Spusťte instalační program FDOLinestyle a pokračujte podle pokynů instalace. Pro 32bitovou verzi AutoCADu nebo jeho oborové verze použijte instalační program FDOLinestyle.exe a pro 64bitovou verzi FDOLinestyle_x64.exe.

Použití

Spusťte aplikaci příkazem FDOLS nebo stiskem tlačítka v menu (ribbonu) FDO LineStyle.

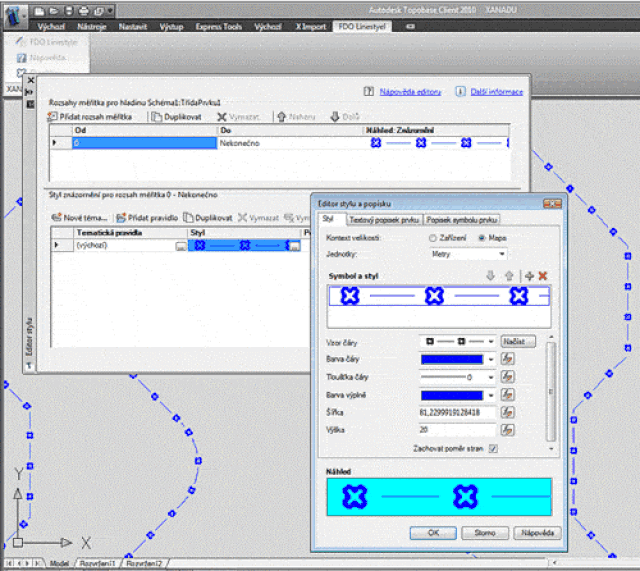

Aplikace vás vyzve k výběru počátečního a koncového bodu linie a pak k výběru objektů tvořících typ čáry. Podporovány jsou objekty typu KŘIVKA (LWPOLYLINE), ÚSEČKA (LINE), OBLOUK (ARC), KRUŽNICE (CIRCLE), TEXT. Uzavřené křivky a kružnice budou vyplněny a barvu výplně je možné určit. Text má v této verzi omezení – nastavuje vždy font Arial a neřeší případnou parametrizaci textu, což jsou úlohy pro příští verzi, ale toto lze řešit ve výsledném XML. Po výběru objektů se zobrazí dialog, v němž zadáte název symbolu v XML a po stisknutí OK zvolíte soubor XML pro uložení definice.

Výsledný soubor XML se pak načte do definice vrstvy rozšířených stylů AutoCAD Map, Topobase Client, případně MapGuide.

Historie verzí

Verze Popis

1.4 (Duben 2013)

• Podpora pro Map 2013/2014

• Přejmenovaný soubor ukázky

• Instalační složka ApplicationPlugins

1.0.0.3 (Květen 2010)

• Doplněna funkce parametrizovatelného textu

• Převzetí fontu ze stylu textu

1.0.0.0 (Březen 2010)

• První verze

Licence a stažení zdarma

FDO LineStyles je bezplatná aplikace firmy Arkance Systems. Můžete ji použít ke zpracování nekomerčních i komerčních projektů.

Stáhnout aplikaci FDO LineStyle
