Aplikace GEO Translátor pro Inventor
GEO Translátor urychluje cestu od digitálního prototypu přímo do výrobního zařízení pro zpracování plechu.
)
Videoukázka
Použití GEO Translátoru
Překladač funguje na verzi Inventoru 2012, 2013, 2014, 2015 a vyšší (32/64-bit). V prostředí rozvinu plechu doplňuje .GEO jako podporovaný formát pro funkci Ulož jako.
Obsah exportu

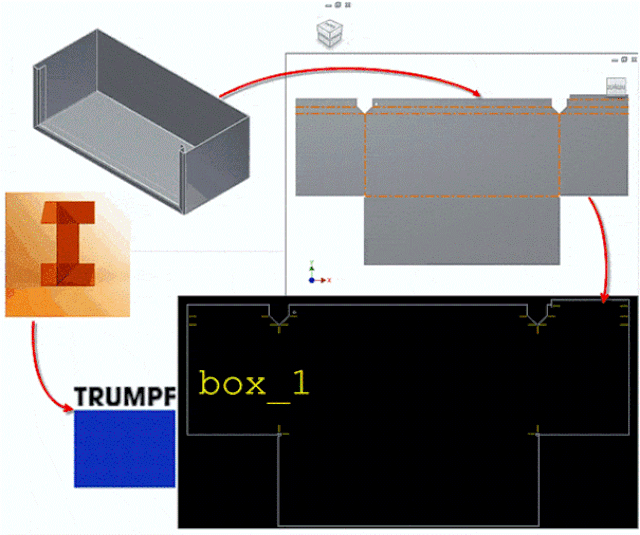

Exportuje se vnější a vnitřní obrys horní plochy rozvinu. Dále je soubor doplněn textovou poznámkou, která obsahuje název exportovaného souboru bez přípony pro pozdější identifikaci. Do souboru jsou navíc doplněny značky pro počátek a konec ohybových čar. Exportovaný soubor obsahuje informaci o tloušťce plechu a materiálu, která se přenáší z modelu Inventoru. Export obrysové geometrie se přenáší z horní plochy rozvinu a proto mu nevadí ani rozviny s šikmými boky (šikmo seříznuté trubky). Spline křivky jsou v GEO souboru nahrazeny lomenou čarou.
Co se nepřenáší
Nepřenáší se informace o ohybech a nástrojích pro ohýbání. Nepřenáší se žádné doplňující informace formou textů, nebo jiných metadat, kromě výše uvedených.
Cena
Informujte se prosím na licenční podmínky aplikace GEO Translátor – kontaktujte Arkance Systems.
