Aplikace Legend Generator pro Autodesk Revit
Aplikace je primárně určena pro architekty, stavební inženýry a projekční kanceláře, které řeší potřebu vygenerovat automaticky velké množství stavebních prvků z projektu, s důrazem na grafiku výstupu – tzn. výpisy jsou včetně “schématických” zobrazení prvku s přehledným popisem na formáty A4, tak jak to bývá zvykem v mnoha projekcích v našem CZ / SK prostředí.
Aplikace přináší pohodlí, rychlost a přesnost při vytváření výpisů oken a dveří, které jsou nedílnou součástí téměř každé projektové dokumentace.
Celý pracovní postup vychází z filozofie tzv. Sestav (Assemblies), což jsou v Revitu entity, které nám umožňují v modelu jednoduše vygenerovat pohled na vybraný element (např. přední, zadní, atd.). Následně jsou na sestavy aplikovány popisy, a takto “popsané prvky sestav” se vkládají automaticky na výkresy.
Právě takový postup činí tento nástroj jedinečným, protože doplněk používá standardní knihovní prvky (.rfa) pro popis, které si dokáže každý průměrně znalý uživatel Revitu přizpůsobit a upravit podle potřeby. Výsledkem je tedy výpis oken nebo dveří, hotový na pár kliknutí, včetně vlastního popisu a okótovaného schématického pohledu.
)
Funkce

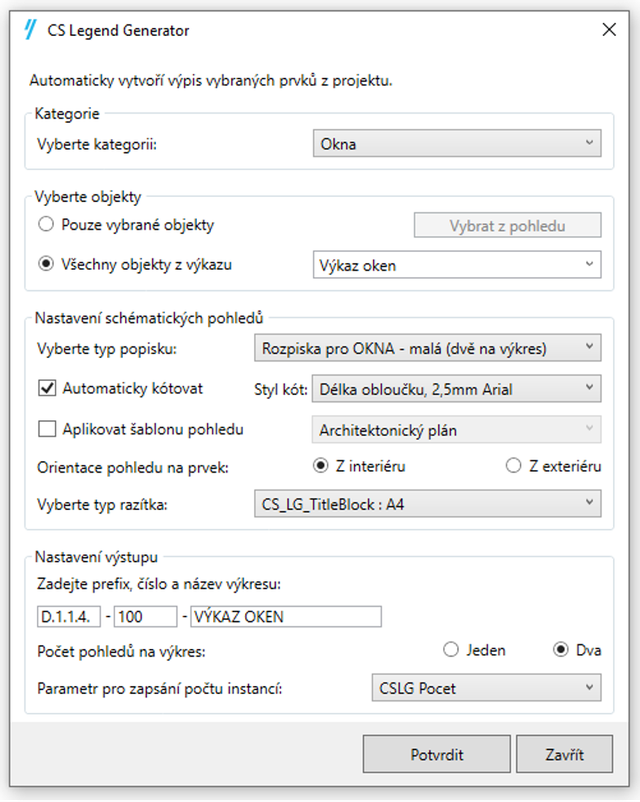

Jak tedy práce s Legend Generatorem (Výpisem prvků) vypadá? Uživatel nejdříve specifikuje množinu prvků, z nichž chce generovat výpisy. Množinu lze definovat ručně (výběr oknem) nebo hromadně (doporučujeme) – výběrem již připraveného výkazu oken nebo dveří z modelu. Systém si tak automaticky načítá z vybraného výkazu jeden řádek za druhým (respektuje filtrování, seřazení / seskupování ve vašem výkazu), a tak “zjišťuje” s jakými prvky bude dále pracovat.
Dále je třeba vybrat typ popisu, což je “obyčejná” rodina vícenásobné kategorie (.rfa), která se bude aplikovat na položky sestav. V rámci instalace jsou připraveny čtyři vzorové rodiny, vždy zvlášť pro okna / dveře, a opět zvlášť velikost pro umístění jednoho prvku na list A4 a dvou prvků na list A4. Protože jde o standardní knihovní prvek Revitu (.rfa), každá projekční kancelář si může tyto popisky v Revitu upravit podle své potřeby. Tímto způsobem si může každý uživatel jednoduše přizpůsobit výslednou podobu vlastním požadavkům, může si definovat, které sdílené parametry chce vypisovat a které ne, upravit fonty, zarovnání štítků a podobně.
Uživatel dále vybírá, zda chce prvky ve výkazu i automaticky zakótovat a jakým stylem. Je možné aplikovat šablonu pohledu, díky čemuž je možné měnit vzhled schematických nákresů prvků a také jejich měřítko. Uživatel také určuje, ze které strany je schematický výkres orientován, zda z interiéru či exteriéru. Typ razítka je možné opět volit výchozí z aplikace Legend Generator, nebo uživatelsky vytvořené rodiny razítek. Podporovaná velikost razítka je A4 v orientaci portrét (tedy rozměr 297 x 210mm).
Následně je třeba nastavit výkresy. Je možné určovat předponu, číslování a názvy výkresů. Uživatel dále může zvolit, zda aplikace vloží vždy dvě položky (popsané sestavy) na jednu stránku A4 nebo zda bude na každé stránce položka pouze jedna. Uživatel dále stanovuje parametr pro zobrazení počtu vykazovaných prvků.
)
)
Jaké je chování v případě, kdy dojde k aktualizaci modelu?
Pokud již byl v projektu vytvořen výpis prvků a dojde k modifikaci modelu, je třeba pro aktualizaci spustit nástroj znovu. Dialog si pamatuje poslední nastavení, a po opětovném spuštění detekuje, kde nastala změna. Nemaže již existující výpisy, doplňuje pouze nové prvky, příp. aktualizuje počty prvků (kusovníky).

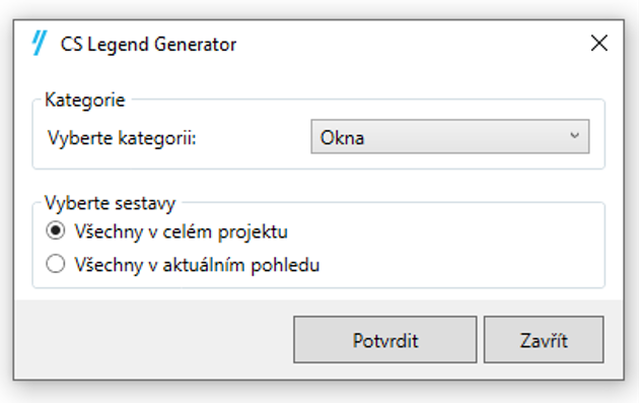

Nástroj obsahuje ještě jedno tlačítko na automatické smazání všech sestav z projektu (množinu prvků je možné definovat podle kategorie). Rozšiřuje tak standardní chování Revitu, který nedokáže hromadně smazat sestavy z projektu.
Představení
Webinář k...
Download a cena
Download
Aktuální verze: Legend Generator v1.5.0 s podporou Autodesk Revit 2024, 2023, 2022 a 2021 (pro verzi 2021 nutný hotfix 2021.1.3)
TRIAL verze je k dispozici ke stažení
Cena
Cenové informace – koupit , resp. kontaktujte Arkance Systems pro cenovou nabídku
