LOD Manager

Aplikace LOD Manager – součást bonus nástrojů CS+ – rozšiřuje funkce CAD/CAM aplikace Autodesk Inventor v prostředí sestav. Zjednodušší a zrychlí práci s Reprezentacemi úrovní detailů (Level-Of-Detail, LOD).

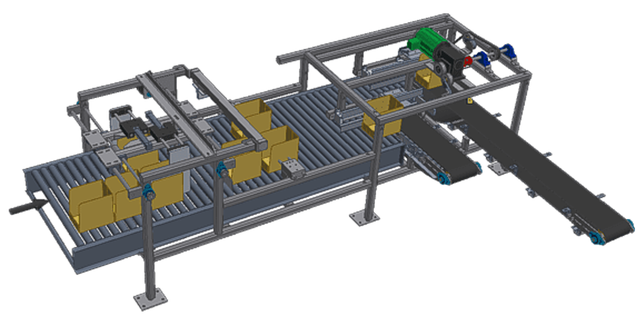

Oceníte ji zejména při práci s většími sestavami. Reprezentace úrovně detailů vylepšují kapacitu a výkon Inventoru – umožňují snadno potlačit nepotřebné komponenty, což vede ke snížení využití paměti a zjednodušení prostředí k modelování.

Aplikace LOD Manager pro Inventor

“LOD Manager” je nadstavbová aplikace určená pro uživatele Inventoru 2016-2020 z řad zákazníků Arkance Systems. Její bezplatnou instalaci si můžete stáhnout (a kód vyžádat) přes Helpdesk.

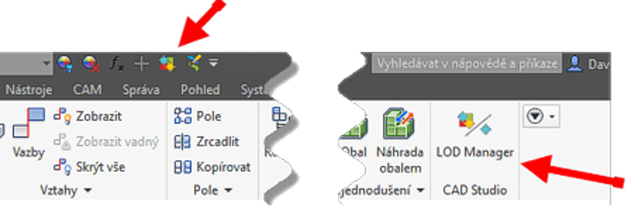

Po instalaci aplikace najdete ikonu pro spuštění, zobrazení dialogu LOD Manageru na pásu rychlého přístupu a na kartě Sestavení:

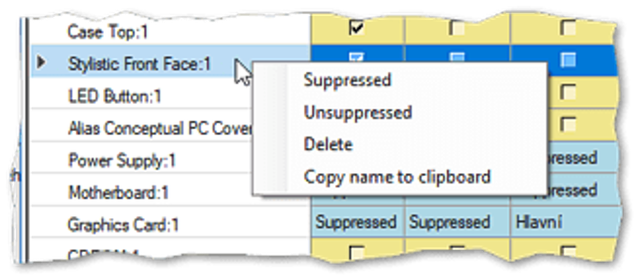

Kontextové menu vyvolané na záhlavím řádku s dílem sestavy, umožňuje vypnutí/zapnutí dílu ve všech uživatelsky definovaných LOD ve vrcholové sestavě, označení k odpojení ze sestavy, nebo zkopírování názvu vybraného dílu do schránky Windows

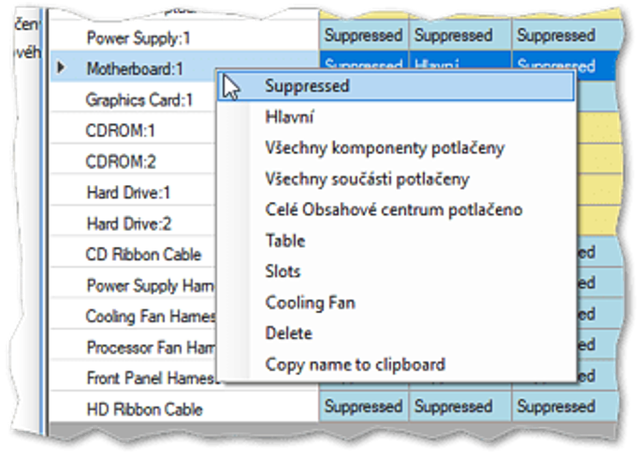

Kontextové menu vyvolané na záhlavím řádku sestavy umožňuje to samé, co kontextové menu nad dílem. Navíc umožňuje hromadné nastavení LOD defniované v dílčí sestavě pro všechny LOD definované ve vrcholové sestavě

Ve vrcholové sestavě si připravíte několik uživatelsky definovaných Reprezentací úrovně detailů.

Pomocí přehledného dialogu pak každé uživatelsky definované Reprezentaci úrovně detailů nastavíte:

díl: stavy dílů na „Suppressed“ a „Unsuppressed“

sestavu: stavy dílů na „Suppressed“ a „Unsuppressed“

  • systémem definovanou reprezentaci úrovně detailů:

    • Hlavní,

    • Všechny komponenty vypnuty,

    • Všechny součásti vypnuty, nebo

    • Všechna Obsahová centra vypnuta.

  • systémem definovanou reprezentaci úrovně detailů:

    • Hlavní,

    • Úroveň detailu 1

    • Úroveň detailu 2

Licencování, verze

Licencování LOD Manageru na jednotlivých počítačích je zajištěno bezplatným aktivačním kódem. Verze:

  • V1.3 (4/2019)

    • Úvodní bonus verze

Download, cena

Aktuální verzi LOD Manageru můžete získat ze stránky Helpdesk.

Zákazníci společnosti Arkance Systems získávají aplikaci LOD Manager ZDARMA včetně podpory, jako součást bonus nástrojů Autodesk Inventor CS+
