Potrubák

Aplikace Potrubák pro Civil 3D

Základním vstupem pro aplikaci Potrubák je situační 3D návrh gravitační potrubní sítě, ať už je generován konverzí z 2D křivek či je tvořen tzv. od píky. Podkladem pro výškový návrh je digitální terénní model (DTM), v našem případě jsou podporovány základní tři, tzn. původní terén, hrubé terénní úpravy a konečný upravený terén… navíc, pokud je třeba lze v rámci funkcionality Civilu 3D a Potrubáku zobrazit i další povrchy v případě složitějších geologických poměrů.

Dalšími vstupy pak mohou být výkres katastrální mapy s hranicemi parcel a parcelními čísly, výkres s polygony různých druhů povrchů např. vozovka, zeleň atd. a nakonec to nejdůležitější výkres se stávajícími inženýrskými sítěmi. Obecně platí, že vynášení křížení sítí znamená pro projektanta velmi časově náročnou práci, která je navíc i náročná na pozornost.

Potrubák používá speciální funkci, která entity stávajících sítí automaticky vynese do podélných profilu hlavní stoky, ale i do podélných profilů přípojek. Zdrojem může být v nejlepším případě externí reference s křivkami 2D/3D, případně lze sítě křížit ve stejném výkrese jako je hlavní stoka.

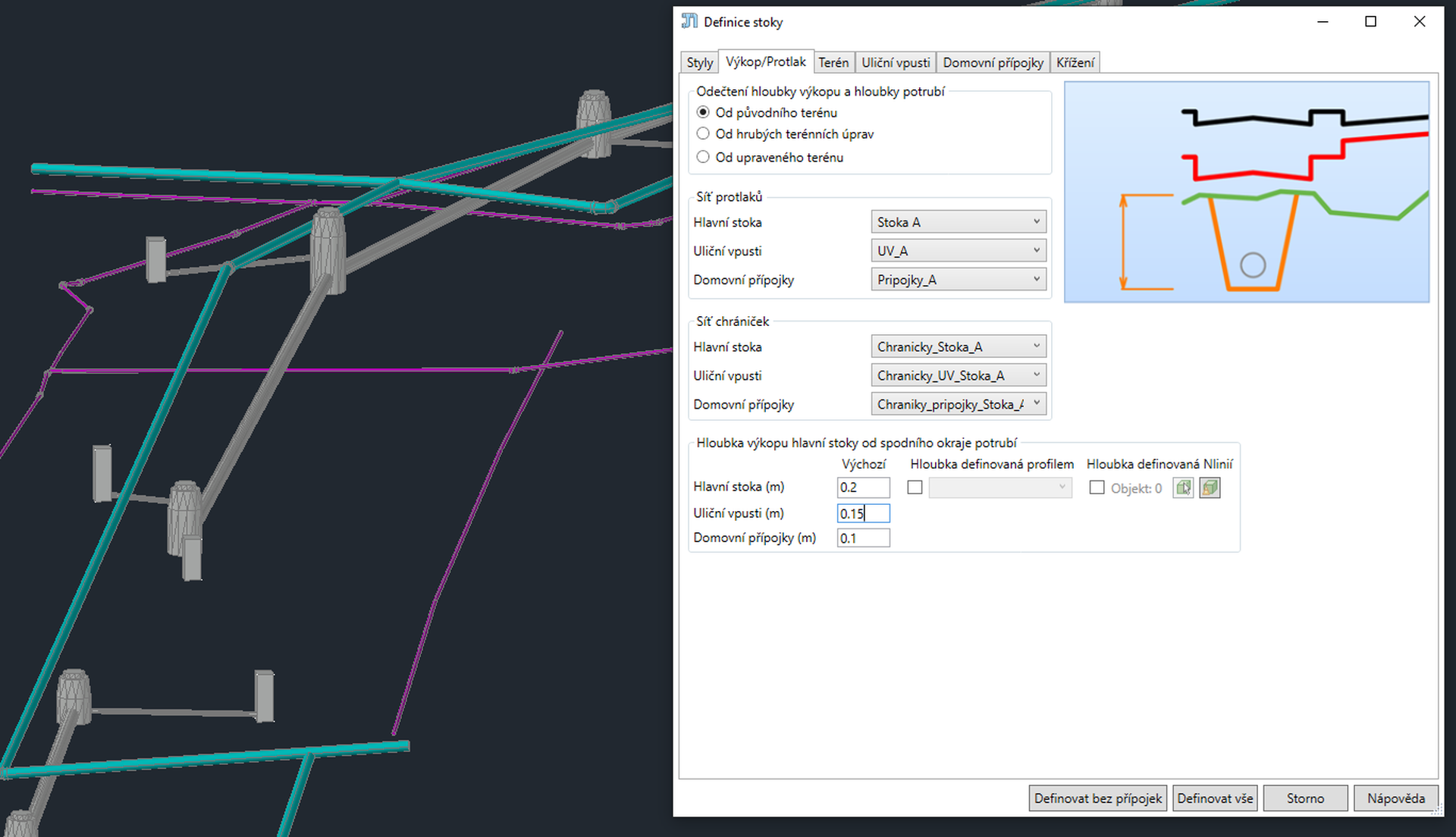

Po definici podkladových výkresů a doplnění definice domovních přípojek a uličních vpustí, lze přistoupit k vlastnímu vykreslení podélného profilu hlavní stoky. Automaticky jsou taky vykresleny proužky s katastry, parcelami, druhem povrchu, vzdáleností šachet, označení šachet a směrové poměry s orientací šipek odpovídající ČSN.

Ve střední částí podélného profilu jsou pak automaticky vyneseny všechny výšky a hloubky různých typů povrchů, výkop a samozřejmě kóta dna potrubí. Ve spodní části podélného profilu jsou pak standardně zobrazeny proužky s profilem a materiálem potrubí, s jeho sklonem a délkou a po hydraulickém výpočtu se vygenerují i kapacitní a návrhové průtoky s jejich rychlostmi. Výpočty lze nastavit podle Manninga či Pavlovského.

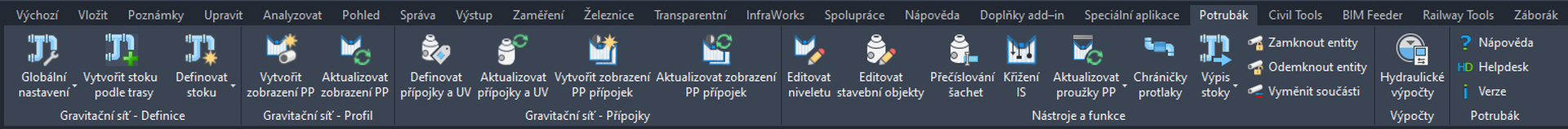

Pro vlastní návrh nivelety potrubí hlavní stoky či jejich přípojek slouží samostatný nástroj, který výrazně doplňuje chybějící funkcionalitu Civilu 3D. Další velmi podstatnou vlastností Potrubáku je možno automatického výškového dopojování přípojek při změně nivelety hlavní stoky. Civil 3D „stavební objekty“ pro nás hlavně šachty a vpusti lze přehledně editovat ve vlastním dialogu. Do gravitačních sítí lze doplnit i chráničky či protlaky. Pro geodety nebo výkazy lze pak použít nástroj Výpis stoky, který do tabulek nebo výpisů vygeneruje informace o lomových bodech, šachtách, délkách potrubí a podobně.

Rádi bychom poděkovali společnosti AFRY CZ s.r.o. za spolupráci při vývoji aplikace.

Hlavní vlastnosti aplikace Potrubák

• Propojený situační prostorový model kanalizační sítě s podélnými profily

• Automatické vynesení podkladových výkresů z externích referencí do proužků podélných profilů

Katastrální mapa s parcelami a katastry

Polygony různých druhů povrchů

Stávající inženýrské sítě

• Automatické napojování domovních přípojek a přípojek uličních vpustí při změně hlavní stoky

• Hromadné generování podélných profilů přípojek

• Definice chrániček a protlaků

• Hydraulické výpočty pro kapacitní a návrhový průtok včetně rychlostí dle Manninga a Pavlovského

• Sofistikovaný nástroj pro návrh nivelety potrubí, který v Civilu 3D úplně chybí

• Samostatná editace šachet nebo vpustí

• Výpisy stoky a přípojek pro výkazy výměr a vytyčení

• Zamykání a odemykání jednotlivých částí sítě proti nechtěné editaci

• Hromadná výměna součástí sítě tzn. potrubí / šachty, která v Civilu 3D stále chybí

• Podsestavy pro tvorbu koridoru kolmého a šikmého výkopu

• Možnost přizpůsobit si situaci a podélné profily „podle svého“

UŽIVATELSKÁ DOKUMENTACE APLIKACE

V uživatelské dokumentaci (online helpu) naleznete také informace o podporovaných verzích Civil 3D® a dále návod na instalaci a aktivaci.

Download

Pro získání zkušební verze aplikace kontaktujte obchodní oddělení Arkance Systems.

Cena

Cenové informace jsou k dispozici v e-shopu, resp. kontaktujte Arkance Systems pro cenovou nabídku.

KOUPIT V E-SHOPU

Studenti a vyučující mohou zažádat o školní licenci zdarma pomocí formuláře na stránce Studenti a školy.
