Aplikace Pressure Drops
Aplikace na základě vstupů z BIM modelu Revitu a uživatelsky zadaných součinitelů místních odporů počítá tlakovou ztrátu na vybrané trase potrubí vzduchotechniky. Výpočet je prováděn přímo v prostředí Revitu a projektanti VZT tak nemusí výpočty provádět ručně, případně v prostředí tabulek Excelu.
Využívejte váš TZB model Revitu naplno pro výpočty tlakových ztrát s aplikací Pressure Drops.
Pressure Drops - představení aplikace
Se standardními nástroji softwaru Revit® není možné u některých typů tvarovek nastavit výpočet tlakové ztráty pomocí měrného koeficientu a je nutné využívat hodnoty koeficientů z tabulky ASHRAE, které nejsou aplikovatelné pro české ani slovenské prostředí. Pro projektanty to pak znamená výpočty provádět pracně mimo prostředí Revitu a bez využití datového modelu.
)

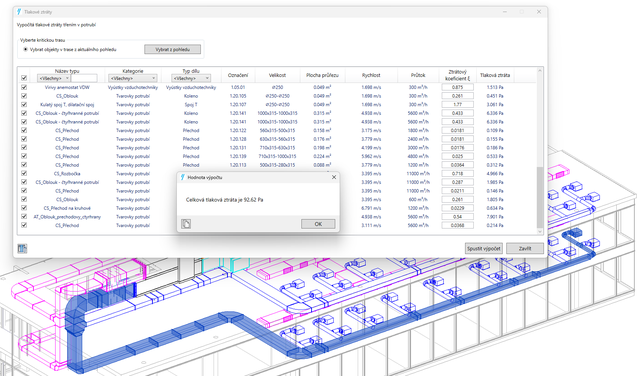

Uživatelské rozhraní aplikace Pressure Drops pro výpočet tlakové ztráty
S aplikací Pressure Drops je možné ztrátové koeficienty ζ přiřazovat všem potřebným prvkům. Výpočet je prováděn na základě těchto hodnot a modelu potrubí, což znamená, že projektant nemusí opouštět prostředí Revitu. Ve výsledku je tak výpočty tlakových ztrát možné provádět rychle a efektivně s tím, že přepočítání tlakové ztráty po změně modelu je velmi snadné.

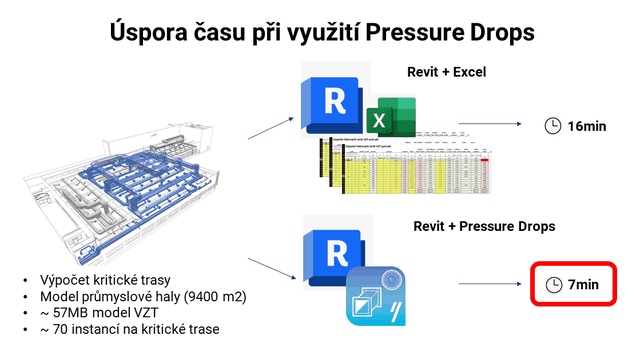

Při interních testech byla porovnána časová náročnost výpočtu tlakové ztráty na kritické trase ukázkového modelu VZT potrubí průmyslové haly. Při využití aplikace Pressure Drops byla pozorována úspora času 50 % v porovnání s výpočtem v připravené tabulce Excelu.
Aplikace pro výpočty podporuje hranaté, kulaté i oválné typy potrubí vzduchotechniky. Tlakovou ztrátu na každém prvku je možné ukládat do uživatelsky stanoveného parametru.
V uživatelské dokumentaci (online helpu) naleznete také informace o podporovaných verzích Autodesk Revit® a dále návod na instalaci a aktivaci.
)
Webinář s představením aplikace Pressure Drops
Download
Trial verze je plně funkční bez omezení na dobu 15 dní. Návod na aktivaci trial verze je k nalezení v uživatelské dokumentaci.
Cena
Cenové informace jsou k dispozici v e-shopu, resp. pro cenovou nabídku kontaktujte společnost ARKANCE.
Studenti a vyučující mohou zažádat o školní licenci zdarma.
Online manuál (E-help) pro aplikaci Pressure Drops
V uživatelské dokumentaci (online helpu) naleznete také informace o podporovaných verzích Autodesk Revit® a dále návod na instalaci a aktivaci.
