Co je Woodwork?
Woodwork pro Inventor dovoluje designérovi využít čas pro návrh nábytku více kreativně za pomoci nástrojů zaměřujících se na automatizaci běžných konstrukčních úkonů během digitální přípravy nábytku.
){kind=logo}
)
Tato digitalizace je velmi často vyžadována pro získání podkladů potřebných pro výrobu. Woodwork pro Inventor je jedinečným softwarem využívajícím osvědčenou 3D aplikaci Autodesk Inventor a díky tomuto propojení vzniká velmi účinný nástroj nejen pro návrh a design, ale také pro získání výrobní dokumentace a potřebných výstupů pro CNC výrobu na dřevoobráběcích strojích. Woodwork pro Inventor je aktuálně dostupný v anglickém, francouzském, německém, ruském, polském a italském jazyce.
Jednoznačně doporučujeme Woodwork for Inventor pokud:
Vyrábíte tvarově složitý nábytek z různých materiálů s mnoha díly.
Čas potřebný pro design tvoří většinu z času, který uplyne od objednání po dodání zakázky.
Většina výroby je zakázková a musí být navrhována od nuly.
Představení Woodwork for Inventor a hlavní funkce
)
)
Woodwork for Inventor v15 - novinky nábytkářské aplikace
Funkce Woodwork

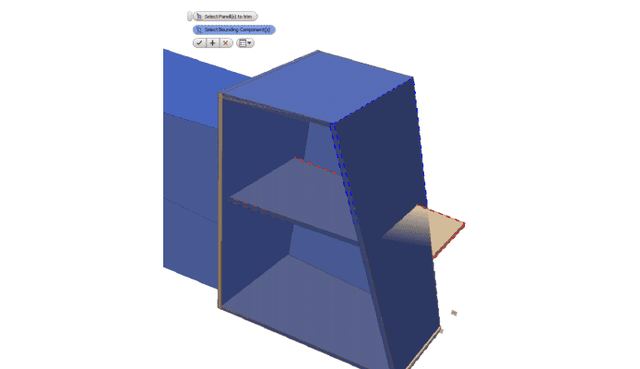

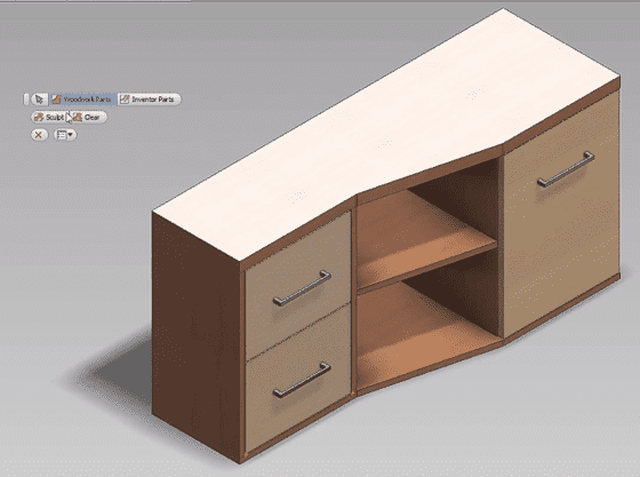

Obalení kostry
Základní funkce Woodworku. Podstatně zjednodušuje a zrychluje návrh vycházející z kostry modelu jejím obalením deskami o potřebných tloušťkách a jejich oříznutím, s možností variability odsazení/přesazení hran jednotlivých desek. V kombinaci s modelářskými funkcemi Inventoru je tedy možné přesně navrhovat i složitě tvarovaný nábytek.
)
)
Přiřazení materiálů
Woodwork for Inventor doplňuje do Inventoru funkce pro snadné vizuální přiřazení nábytkových materiálů (masiv, dýha, lamino, překližka, lak, fólie, barva) dílům pomocí uživatelsky přizpůsobitelné databáze materiálů, která je dostupná již v instalaci samotné aplikace. K dispozici je také hlídání směru vláken masivního dřeva.

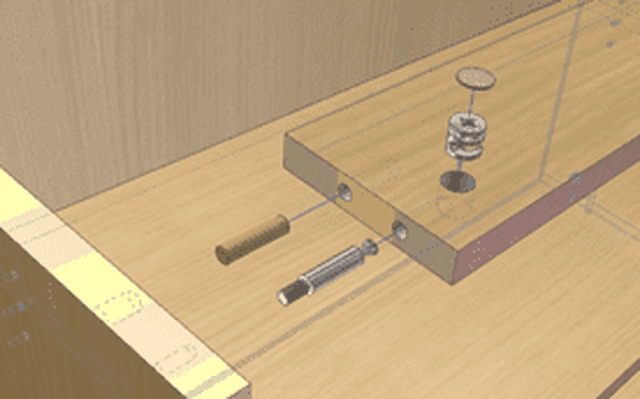

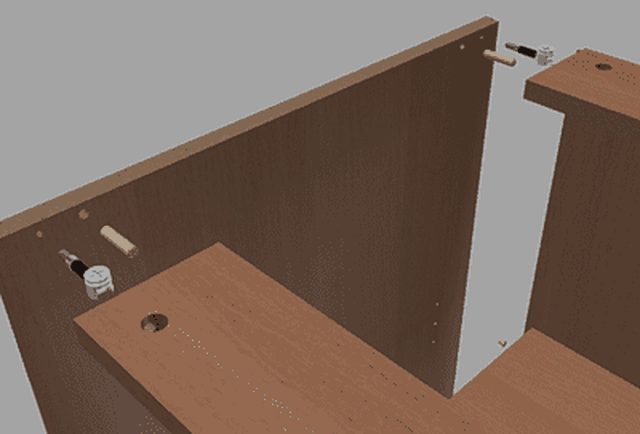

Automatická tvorba šroubových, kolíkových a čepových spojů
Woodwork for Inventor používá vlastní metody pro určování umístění spojů, které – na rozdíl od jiných nábytkářských aplikací – umožňují uživatelům rychle umístit potřebné spoje na správná místa, včetně přiřazení spojovacích materiálů.
)
)

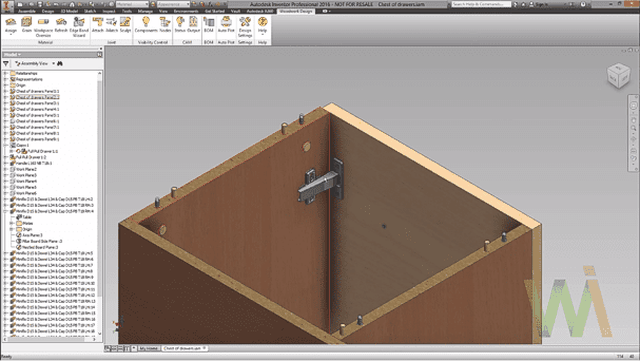

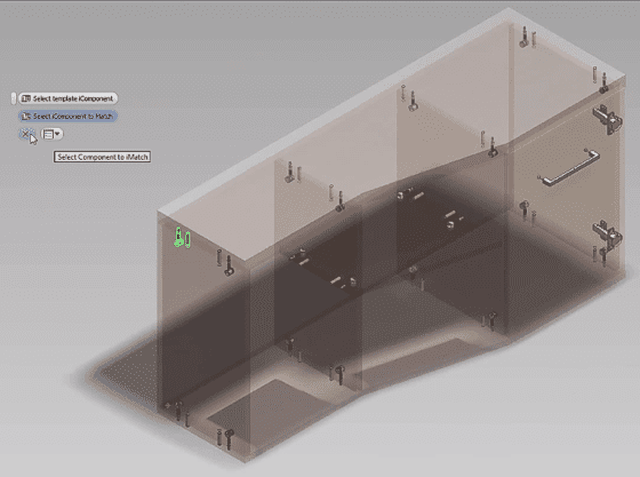

Vícenásobné umístění nábytkových prvků – panty, madla, zásuvky
Pomocí využití standardních nástrojů Autodesk Inventoru, ze kterých Woodwork těží, je velmi jednoduché do hrubých designů umisťovat standardní komponenty, jakými mohou být různé rozměrové varianty zásuvek, kliček, madel, pantů, nohou a dalších. Využitím iVazeb u knihovních dílů je možné do připravených designů umisťovat různé rozměrové varianty kupovaných nebo sériově vyráběných komponent, které se díky iVazbám automaticky přizpůsobí aktuálnímu návrhu.

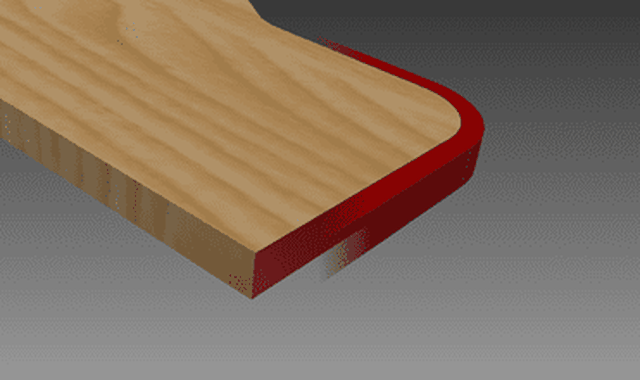

Automatické generování hranových lišt
Woodwork for Inventor nabízí automatické olepování hran nebo zasazování hranových lišt jedním kliknutím myši, vzor hrany je automaticky přiřazen dle materiálu desky. Tyto hrany jsou následně automaticky označené na výkresové dokumentaci patřičnými značkami.
)
)

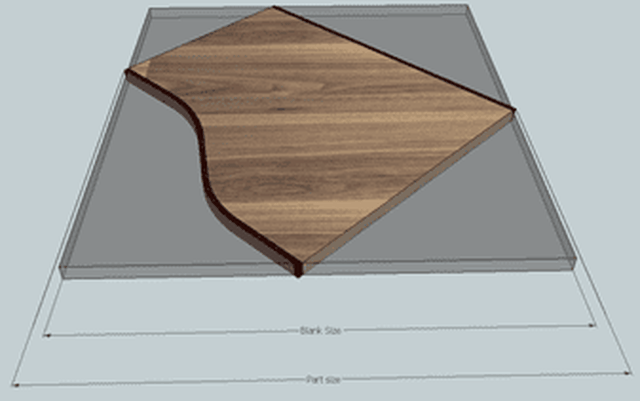

Rozměrové vyhodnocení dílů a jejich umístění v polotovaru
Woodwork for Inventor rozšiřuje škálu designérských možnosti Autodesk Inventoru přidáním prvků, které jdou ruku v ruce s požadavky výrobců nábytku. Designérovi je umožněno velmi jednoduše určit, podobně jako u přiřazení materiálu pro desky, z jakého polotovaru mají být modelované desky vyrobeny a jaké je jejich umístění a orientace na polotovaru, což je pro efektivní výrobu nábytku naprosto nezbytné.

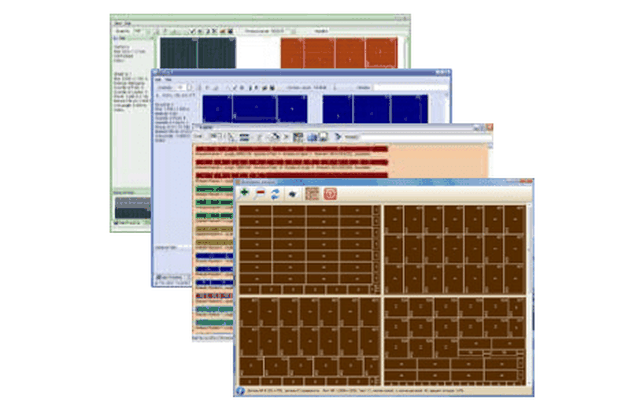

Export do programů optimalizace nářezu
K dispozici je velmi flexibilní nástroj pro kombinování několika návrhů pro nářez. Stačí jednoduše změnit šablonu ve formátu MS Excel a touto cestou lze vygenerovat návrh pro nářez. Tímto postupem je možné jednoduché generování nářezových návrhů a v případě potřeby také exportování do požadovaných formátů jiných programů.
)
)

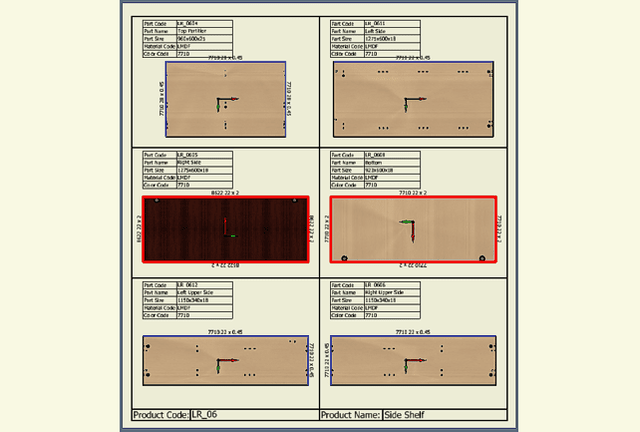

Automatické generování výkresů
Woodwork for Inventor podporuje automatickou tvorbu sad výrobních výkresů jediným příkazem. Uživatel může otevřít kterýkoliv navržený produkt a vygenerovat zvolenou sadu výkresů. Ta může zahrnovat výrobní dokumentaci, dokumenty pro tisk štítků, apod. Výkresy lze generovat ve formátech PDF, DWG, DXF a DWF.

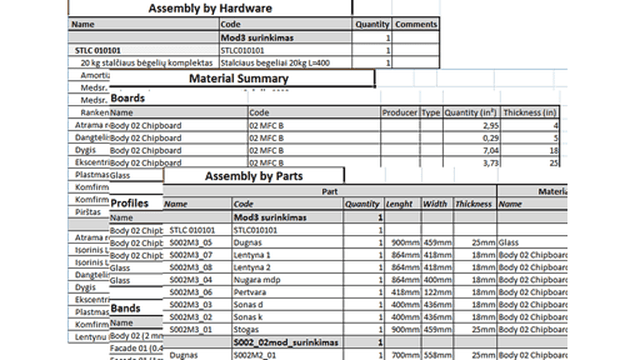

Generátor kusovníku – specifikace
Woodwork for Inventor využívá vlastní generátor specifikací, který umožňuje automatickou tvorbu kusovníku s informacemi pro nábytkářskou výrobu z 3D modelu. K dispozici je také export kusovníku do Excelu k další potřebné externí editaci.
)
)

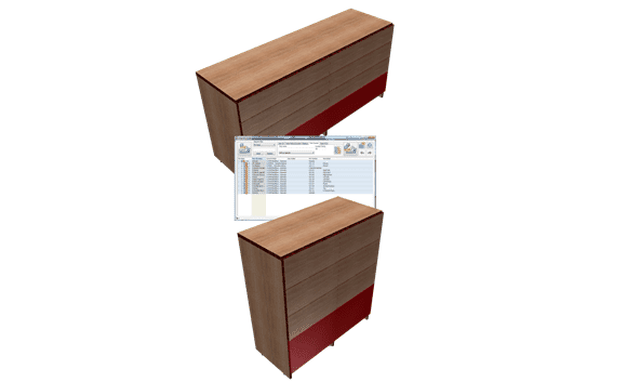

Prototypy a kopírování sestav
Woodwork vám umožňuje vytvořit nezávislou kopii existujího modelu nábytku, takže lze snadno vytvářet odvozené, podobné kusy nábytku se stejným konceptem, ale s odlišnou konfigurací a rozměry.

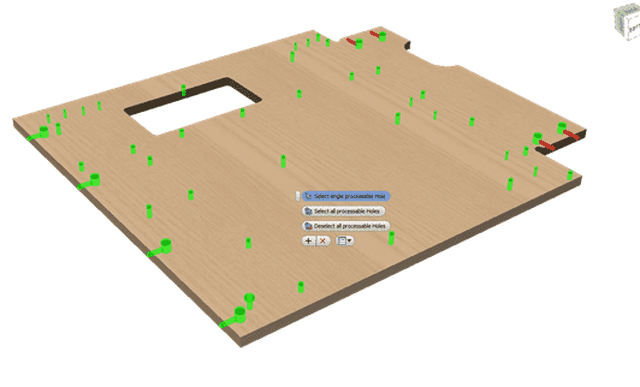

Příprava CNC
Volitelný modul CAM vytváří z 3D geometrie částí nábytku programy pro CNC výrobu. Stačí určit vztažný bod dílu a použít požadovanou operaci: vrtání, frézování, dlabání nebo řezání. K dispozici je také zcela automatické vygenerování nástrojových drah pro CNC stroj. Aktuálně nabízí Woodwork for Inventor post-procesory pro tyto systémy, další lze doprogramovat:
BiesseWorks (.cix)
AlphaCAM (.dxf)
CNI Informatica (.cni)
AutoCAD (.dxf)
TpaCAD (.tcn)
EdiCAD (.tcn)
IMAwop (.fmc)
MasterWood (.tlf)
WoodWOP (.mpr)
TwinCAM (.dxf)
Xilog (.xxm, .pgm)
Nc-Hops (.hop)
)
Průvodce materiálů a vzhledů
Uživatelé mohou přesouvat materiály a vzhledy mezi knihovnami Inventoru a Woodworku zcela přirozeně, ve stejném prostředí je možné tyto materiály upravovat, kopírovat, exportovat. K dispozici je také sdílení jedné knihovny vzhledů a materiálů umístěné na síti mezi více uživateli.
Integrace s Vault Professional
Woodwork for Inventor nabízí možnost integrace a správy vygenerovaných informací s PDM systémem Autodesk Vault Professional. Správná konfigurace systému Woodwork for Inventor a Autodesk Vault Professional umožňuje automatický přenos parametrů komponent – rozměrů, materiálu nebo barev přiřazených během práce ve Woodwork.
)
Informace a cena

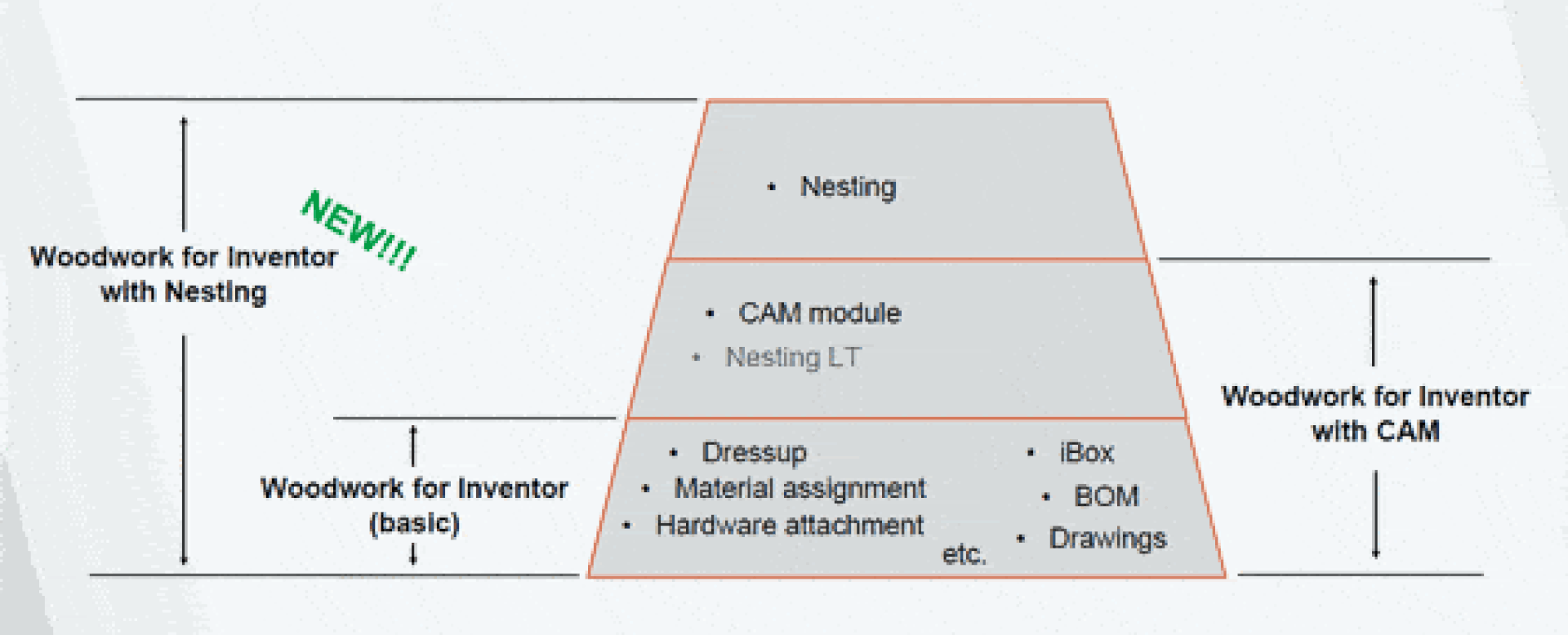

Licencování
Woodwork for Inventor lze aktuálně zakoupit se 3 různými typy licencí:
Woodwork for Inventor (basic)
Woodwork for Inventor with CAM
Woodwork for Inventor with Nesting
)
Další informace
Informujte se na ceny a možnosti aplikace Woodwork - kontaktujte společnost ARKANCE
Vyžádejte si bezplatnou 45denní Trial verzi Woodwork nebo i 30denní Trial verzi Autodesk Inventoru
Woodwork je nabízen ve dvou funkčních verzích: pouze design a design + CAM
Woodwork (aktuální verze) je aplikace určená pro Windows, podporuje Autodesk Inventor 2025, 2024, 2023, 2022, 2021, 2020.1 – starší též pro 2019, 2018, 2017, 2016 a 2015 (a verzi Inventor CAM/HSM), vyžaduje též Microsoft Excel 2003, 2007, 2010 či 2013
S každou komerční licencí získáte i licenci na domácí použití
Více informací také na stránkách výrobce (anglicky)
Sledujte informace o Woodwork také na blogu Inventor Guru společnosti ARKANCE
Sledujte další videa o Woodwork na YouTube kanálu společnosti ARKANCE
)
