Plzeňský závod Škodových Elektrotechnických závodů Doudlevce vyrobil první generátor již v roce 1924. Dnes, již v rámci mezinárodní skupiny BRUSH Generators a pod značkou BRUSH SEM, pokračuje podnik v navrhování, výrobě a servisu turbogenerátorů s výkony od 20 až do 1000 MW. Chlazeny jsou vzduchem i kombinací voda-vodík (nad 200 MW). Závod s devíti stovkami zaměstnanců vyrobí za rok 80 až 110 nových turbogenerátorů, přičemž výroba každého zařízení trvá od 5 do 14 měsíců. Výraznou roli zde hraje zakázková výroba vycházející z typových řad.
Aby firma splnila svůj cíl – být inovativní ve všem, co dělá – využívá nejmodernějších sad aplikací od Autodesku. K úspěchu technologicky vyspělých výrobků totiž výraznou měrou přispívá práce konstrukční oddělení se 47 pracovníky, z nichž 32 se věnuje přímo konstrukci, další pak materiálům či výpočtům.
){kind=logo}
)
Spojení 2D a 3D světa se správou dat
Od nasazení prvních dvou licencí Mechanical Desktopu pro AutoCAD R14 uběhlo v nedaleké Radbuze velké množství vody. Když v roce 2006 konstruktéři přešli na Inventor, konečně získali jednotné prostředí pro 3D modelování i přípravu 2D dokumentace.
Otevřela se nám cesta k asociativní tvorbě 2D výrobní dokumentace z 3D modelů. Do té doby byl svět 2D a 3D oddělený. Zároveň s tím se ukázala nutnost využívání správy souborů. Konstrukce dnes pracuje s Vaultem ve verzi Professional, technologie v ERP systému. Pro správu dokumentace je Vault používán od roku 2011, v roce 2012 přibyly položky, změny a napojení právě na ERP systém.
Dnes má závod k dispozici hned 34 licencí sad oborově zaměřených aplikací Autodesk Product Design Suite – a to v nejvyšší edici Ultimate. Klíčový Inventor je instalován lokálně, 20 licencí využívá Engineering, 9 dílenská konstrukce a 5 slouží v oddělení servisu. Pro potřeby servisu je dodnes používán také AutoCAD Mechanical, zejména při práci s původní dokumentací. Vault (52 licencí) se stará o správu technické dokumentace. Kromě konstruktérů jej aktivně používají i další pracovníci Engineeringu – výpočtáři i materiáloví specialisté. Další licence jsou instalované v tiskovém centru, kde se kromě tisku uplatňují i při skenování archivní dokumentace a jejím zakládání do Vaultu. Mimo konstrukci je dokumentace dostupná přímo z ERP systému prostřednictvím webového klienta.
Inventor a Vault jsou u nás klíčovými nástroji každého konstruktéra. Je to jediná cesta, jak vytvořit výrobní data a přenést je do ERP systému. Důležitým argumentem pro volbu řešení od Autodesku je samotný formát DWG, který představuje standard v oblasti technických výkresů a je vyžadován také našimi zákazníky. Podstatná je jeho zpětná kompatibilita, takže i staré výkresy bez problémů přečteme v nejnovějších verzích.
Praxí osvědčená volba CAD a PDM
Oborově zaměřené produkty společnosti Autodesk jsou tradičně využívány napříč celou řadou průmyslových odvětví, jejich funkce podporují spolupráci s množstvím velmi různorodých zákazníků závodu BRUSH SEM. Vzhledem k rozsahu výrobní dokumentace je nezbytná týmové spolupráce. Zároveň jsou díly i celé konstrukční skupiny používány napříč jednotlivými zakázkami, což bez efektivní správy dokumentace není možné. Pro změny během výroby, provoz a údržbu u zákazníka musí být výrobní dokumentace vždy bezpečně archivovaná a jednoznačně dohledatelná. Funkčnost Vaultu se ukázala jako zcela dostačující pro potřeby společnosti i bez masivního přizpůsobování. Po konzultaci s autorizovaným dodavatelem, společností ARKANCE, je navíc možné úpravy na míru provádět vlastními silami.
Technická podpora našeho dodavatele se při rozsáhlém nasazení Inventoru a Vaultu ukázala být nezastupitelnou. Bylo třeba sjednotit způsob práce v Inventoru, stanovit pravidla pro správu souborů a vytvořit propojení mezi Vaultem a firemním ERP systémem. S dodavatelem jsme konzultovali i způsob práce s položkami a změnovými příkazy, aby co nejlépe vyhovoval potřebám naší společnosti.
Tým společnosti BRUSH SEM využívá také technické podpory a konzultací k přínosům nových verzí z pohledu firemních potřeb. V praxi se Inventor i Vault osvědčily natolik, že jsou nasazeny v celé mezinárodní skupině BRUSH.
Tvorba asociativních výkresů z 3D modelů Inventoru nebo automatické generování položek a kusovníků ve Vaultu podle rozpisky z 3D modelu pro nás představují zásadní výhody. S tím souvisí i rychlost provádění změn v dokumentaci podle požadavků výroby nebo zákazníka
Největší přínos nasazení Inventoru a Vaultu v porovnání s předchozím stavem konstruktéři spatřují v odstranění neproduktivní a duplicitní práce spojené s přepisováním dat, ruční tvorbou kusovníků nebo kopírováním jednotlivých souborů.
Automatizací těchto činností, společně se zefektivněním změnového řízení a schvalování dokumentace, včetně výkonného vyhledávání a filtrování informací ve Vaultu, jsme dosáhli minimálně 80% úspory času v těchto neproduktivních činnostech.
Nejvýkonnější generátor BRUSH SEM

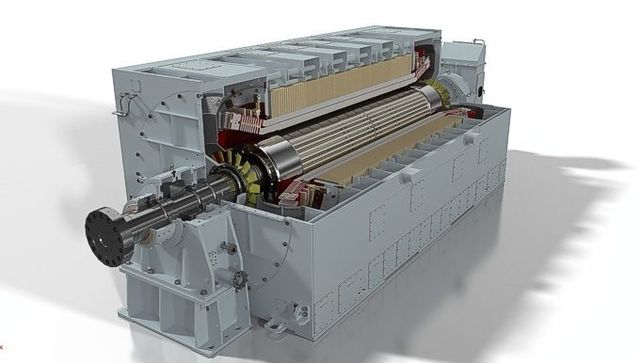

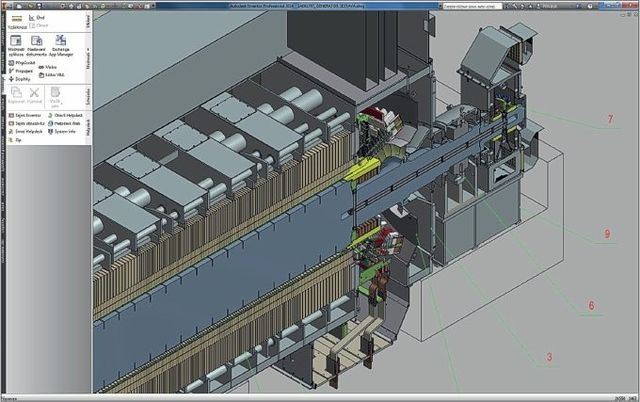

Autodesk Inventor a Vault významně pomohly konstruktérům při návrhu 200MW vzduchem chlazeného generátoru YDAX 10-500PRH pro Doosan Škoda Power. Dosud přitom byla u tohoto typu chlazení max. hranice 160 MW. I u takto rozsáhlého projektu zahrnujícího přes 550 výrobních a projekčních CAD výkresů, 120 doprovodných souborů se specifikacemi a předpisy, 1 450 trojrozměrných modelů a téměř 24 500 instancí byly naplněny všechny požadavky na kvalitu, dodržení technických parametrů a termínů dodávek.
Na zcela novém návrhu pracovala pětice konstruktérů, dále specialisté na elektromagnetické, tepelně-ventilační a mechanické výpočty. Následná výroba nového typu zabrala bezmála 14 měsíců, instalace již úspěšně proběhla v kolumbijské elektrárně Termotasajero 2.
)
Inventor a Vault jsme nejvíce ocenili při tvorbě koncepčního návrhu stroje, na jehož základě jsme připravili projekční dokumentaci, ověřili vyrobitelnost a objednali strategické díly s dlouhou dodací dobou. Návrh byl z pohledu pevnostních výpočtů i proudění posouzen simulacemi, poté byl detailně rozpracován a vznikla výrobní dokumentace. Díky použití digitálního prototypu probíhaly etapy návrhu, posouzení a tvorby projekční dokumentace prakticky současně. Po schválení projekční dokumentace byl digitální prototyp zároveň použit pro tvorbu výrobní dokumentace. Díky tomu, že všichni konstruktéři pracovali nad společným modelem a měli k dispozici informace o všech změnách i stavu rozpracovanosti ve výrobě, odpovídala výrobní dokumentace původnímu 3D návrhu a stroj byl úspěšně smontován, odzkoušen a převzat zákazníkem. Od zákazníka jsme v celém průběhu realizace zaznamenali pouze pozitivní ohlasy.
Pro BRUSH SEM jde o významnou referenční zakázku v oblasti dodávek velkých vzduchem chlazených turbogenerátorů. Načerpané zkušenosti navíc vedly k zahájení výroby prototypu vzduchem chlazeného stroje o výkonu 270 MW. I u tohoto projektu se konstruktéři mohou plně spolehnout na aplikace sady Autodesk Product Design Suite Ultimate i Vault Professional.
